Toyota CH-R Revue Technique: Schema Du Systeme
SCHEMA DU SYSTEME
Système de verrouillage centralisé des portes
Tableau de communication
|
Emetteur |
Récepteur |
Signal |
Ligne |
|---|---|---|---|
|
Ensemble de contacteur principal de réseau multiplex |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Signal du contacteur de commande de porte |
LIN |
|
ECU de certification (ensemble d'ECU de clé intelligente)*1 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Signal du contacteur d'ouverture de porte de coffre |
CAN |
|
Ensemble d'ECU d'airbag*2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Contacteur de boucle d'ensemble intérieur de sangle de ceinture de sécurité de siège avant gauche |
CAN |
- *1: avec système de clé intelligente
- *2: avec système Toyota Safety Sense P

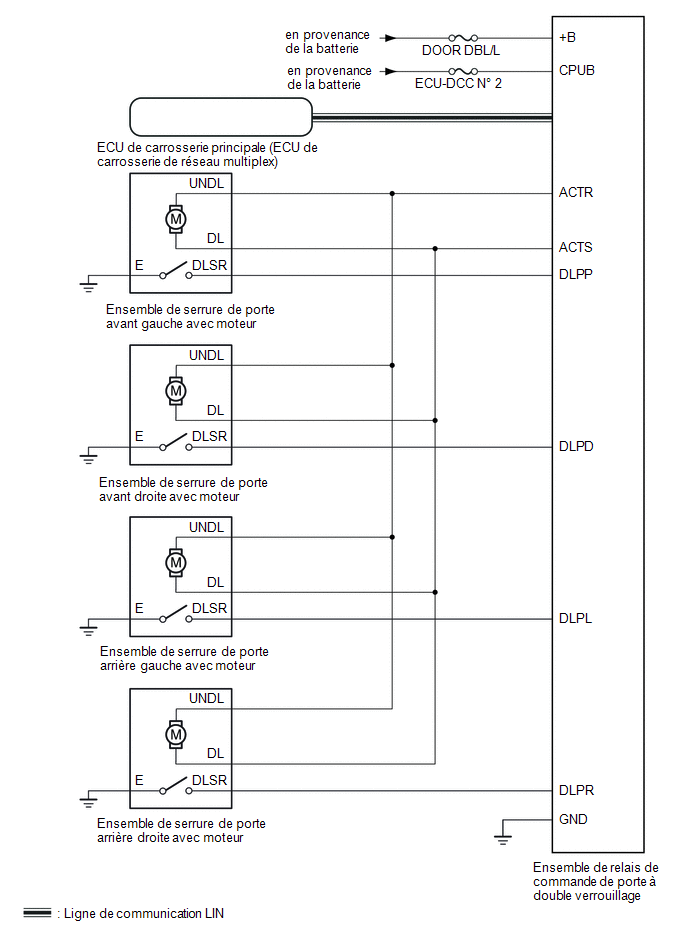

Système de double verrouillage (sans Toyota Safety Sense P)
Tableau de communication
|
Emetteur |
Récepteur |
Signal |
Ligne |
|---|---|---|---|
|
Ensemble de relais de commande de porte à double verrouillage |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Signal du contacteur de position de double verrouillage |
LIN |
|
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Ensemble de relais de commande de porte à double verrouillage |
Signal de demande d'activation/désactivation de double verrouillage |
LIN |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*A
avec système de clé intelligente
*B
sans système de clé intelligente
*C
s ...
Description Du Systeme
DESCRIPTION DU SYSTEME
DESCRIPTION DU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES
(a) Le système de verrouillage centralisé des portes verrouille/déverrouille
toutes les portes.
L'ECU de ...
