DESCRIPTION
Le circuit du capteur de collision latérale gauche (bus 1) se compose de l'ensemble de capteur d'airbag, du capteur d'airbag latéral de porte gauche, du capteur d'airbag latéral gauche n° 1 et du capteur d'airbag latéral gauche n° 2.
Le capteur d'airbag latéral de porte gauche, le capteur d'airbag latéral gauche n° 1 et le capteur d'airbag latéral gauche n° 2 détectent les impacts sur le véhicule et envoient des signaux à l'ensemble de capteur d'airbag pour déterminer si les airbags et les prétensionneurs doivent être déployés.
Ces DTC sont enregistrés lorsqu'un dysfonctionnement est détecté dans le circuit du capteur de collision latérale gauche (bus 1).
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
Mode de test/Mode de vérification |
---|---|---|---|---|
B1627/82 |
Perte de communication avec le capteur d'airbag latéral gauche |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B1628/82 |
Initialisation inachevée de l'ensemble de capteur d'airbag latéral gauche |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B1637/82 |
Perte de communication avec le capteur d'airbag arrière gauche |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B1638/82 |
Initialisation de l'ensemble de capteur d'airbag arrière gauche inachevée |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B1647/82 |
Perte de communication avec le bus de capteur de satellite côté gauche |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B1648/82 |
Initialisation du bus du capteur de satellite côté gauche inachevée |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B167B/82 |
Perte de la communication avec le capteur de pression de porte avant gauche |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
B167C/82 |
Initialisation du capteur de pression de porte avant gauche incomplète |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
Conditions de fonctionnement du véhicule |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Séquence 1 |
Séquence 2 |
Séquence 3 |
Séquence 4 |
Séquence 5 |
Séquence 6 |
Séquence 7 |
Séquence 8 |
||
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
â—‹ |
Etat du dysfonctionnement |
L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur de collision latérale gauche (bus 1) |
â—‹ |
- |
- |
- |
- |
- |
- |
- |
L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
â—‹ |
- |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
â—‹ |
- |
- |
- |
- |
- |
|
L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur de collision latérale gauche (bus 1) |
- |
- |
- |
â—‹ |
- |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
- |
- |
- |
- |
â—‹ |
- |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral gauche n° 2 |
- |
- |
- |
- |
- |
â—‹ |
- |
- |
|
Dysfonctionnement du capteur d'airbag latéral de porte gauche |
- |
- |
- |
- |
- |
- |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
- |
- |
- |
- |
- |
- |
â—‹ |
|
Durée de détection |
- |
- |
- |
- |
- |
- |
- |
- |
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
1 cycle(s) |
CONSEIL:
Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

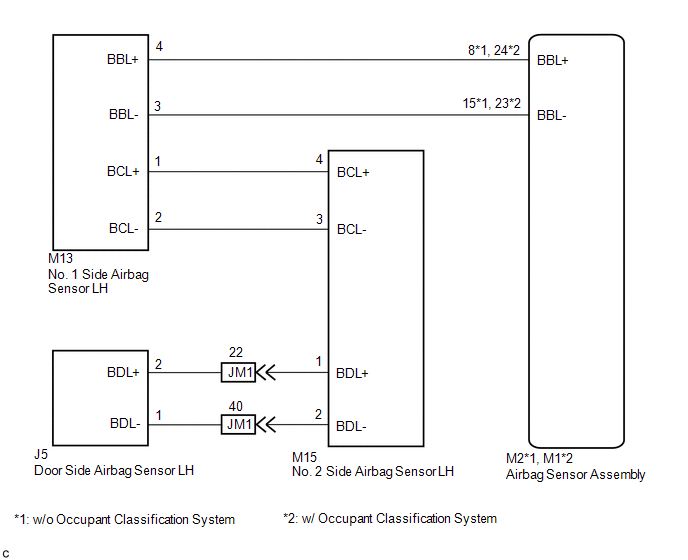

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
PROCEDURE
1. |
VERIFIER LES DTC ACTUELS |
(a) Vérifier les DTC actuels.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC actuel B1647/82 ou B1648/82 est émis. |
A |
Le DTC actuel B1628/82 est émis. |
B |
Le DTC actuel B1638/82 est émis. |
C |
B167B/82 B167C/82 ou actuelles des DTC est émis. |
D |
Le DTC actuel B1627/82 est émis. |
E |
Le DTC actuel B1637/82 est émis. |
F |
Courant DTC B1627/82, B1628/82, B1637/82, B1638/82, B1647/82, B1648/82, 167B/82 B167C/82 et ne sont pas émis. |
G |
B |
PASSER AU POINT 22 |
C |
PASSER AU POINT 42 |
D |
PASSER AU POINT 51 |
E |
PASSER AU POINT 62 |
F |
PASSER AU POINT 63 |
G |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|

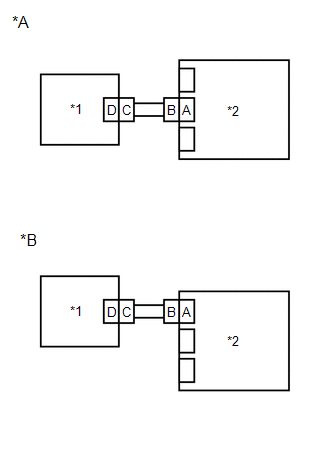

2. |
VERIFIER LES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) S'assurer que les connecteurs sont correctement branchés à l'ensemble de capteur d'airbag, au capteur d'airbag latéral gauche n° 1, au capteur d'airbag latéral gauche n° 2 et au capteur d'airbag latéral de porte gauche. S'assurer également que les connecteurs reliant le câble de plancher et le câble de porte avant gauche sont correctement branchés.
OK:
Les connecteurs sont correctement branchés.
CONSEIL:
Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.
(d) Débrancher les connecteurs de l'ensemble de capteur d'airbag, du capteur d'airbag latéral gauche n° 1, du capteur d'airbag latéral gauche n° 2 et du capteur d'airbag latéral de porte gauche. Débrancher également les connecteurs reliant le câble de plancher et le câble de porte avant gauche.
(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
INCORRECT |
REMPLACER LE FAISCEAU DE CABLES |
|
3. |

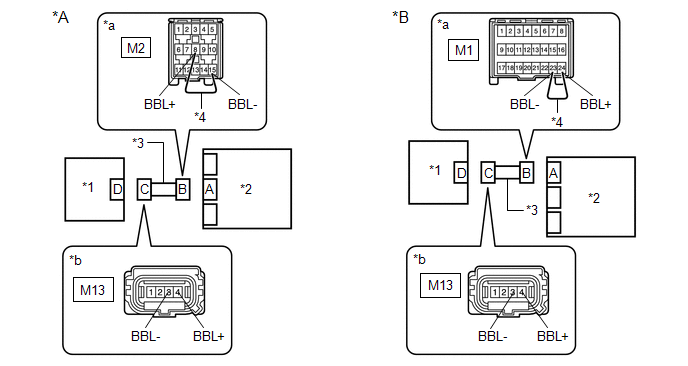

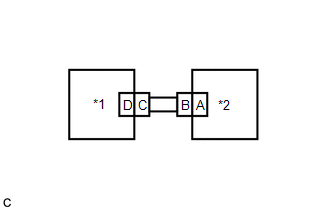

VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) avec système de classification d'occupant
(1) A l'aide d'un câble de diagnostic, brancher les bornes 8 (BBL+) et 15 (BBL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(b) avec système de classification d'occupant
(1) A l'aide d'un câble de diagnostic, brancher les bornes 24 (BBL+) et 23 (BBL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
*4 |
Câble de diagnostic |
*a |
Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de capteur d'airbag) |
*b |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - M13-3 (BBL-) |
En permanence |
En dessous de 1 Ω |
(d) Débrancher le câble de diagnostic du connecteur B.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
4. |

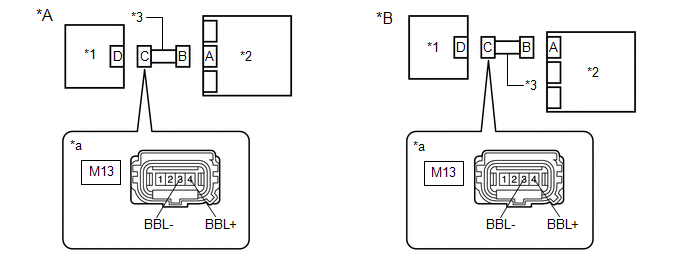

VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
- |
- |
*a |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
- |
- |
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - M13-3 (BBL-) |
En permanence |
1 MΩ minimum |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
5. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
- |
- |
*a |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
- |
- |
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
M13-3 (BBL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
6. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
- |
- |
*a |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
- |
- |
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
M13-3 (BBL-) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|

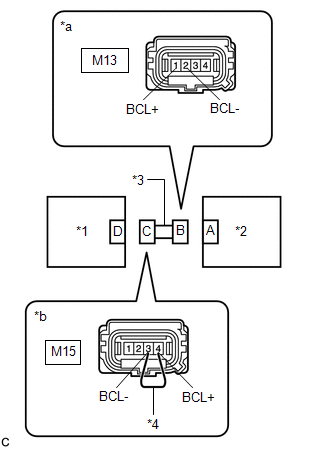

7. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) A l'aide d'un câble de diagnostic, brancher les bornes 4 (BCL+) et 3 (BCL-) du connecteur C. REMARQUE: Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-1 (BCL+) - M13-2 (BCL-) |
En permanence |
En dessous de 1 Ω |
(c) Débrancher le câble de diagnostic du connecteur C.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
8. |

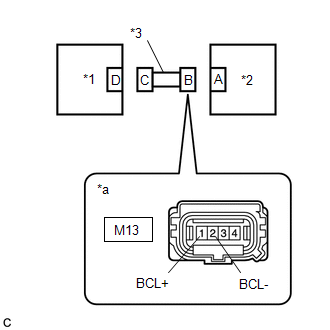

VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
9. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
M13-1 (BCL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
M13-2 (BCL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
10. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
11. |

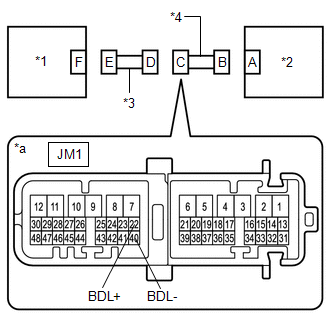

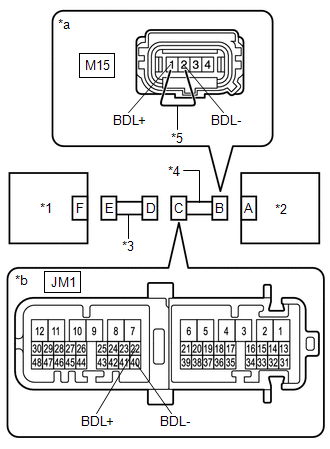

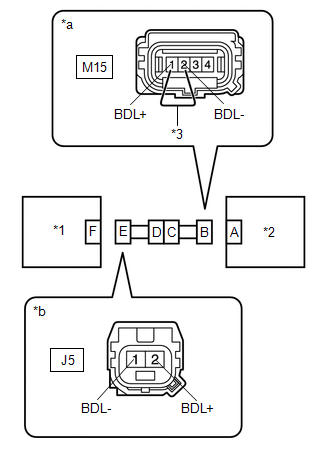

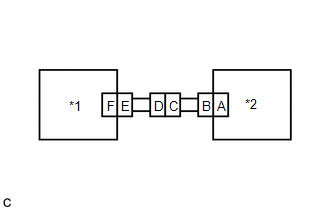

VERIFIER LE FAISCEAU DE CABLES (COUPURE) |
(a) Brancher les connecteurs reliant le câble de plancher et le câble de porte avant gauche. |
|
(b) A l'aide d'un câble de diagnostic, brancher les bornes 1 (BDL+) et 2 (BDL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - J5-1 (BDL-) |
En permanence |
En dessous de 1 Ω |
INCORRECT |
PASSER AU POINT 21 |
|
12. |

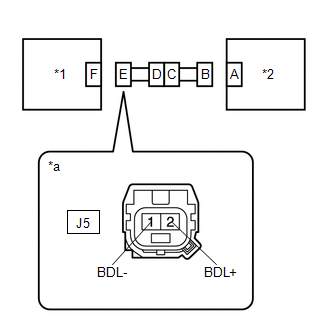

VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT) |
(a) Débrancher le câble de diagnostic du connecteur B. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - J5-1 (BDL-) |
En permanence |
1 MΩ minimum |
INCORRECT |
PASSER AU POINT 20 |
|
13. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
J5-1 (BDL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
PASSER AU POINT 19 |
|
14. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
PASSER AU POINT 18 |
|
15. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
(a) Brancher les connecteurs au capteur d'airbag latéral gauche n° 2, au capteur d'airbag latéral de porte gauche et à l'ensemble de capteur d'airbag. |
|
(b) Intervertir les capteurs d'airbag latéral gauche et droit n° 1 et brancher les connecteurs.
(c) Brancher le câble sur la borne négative (-) de la batterie.
(d) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF.
(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(g) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes autres que les DTC B1642/81, B1643/81, B1647/82 et B1648/82 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1647/82 ou B1648/82 est émis. |
A |
Le DTC B1642/81 ou B1643/81 est émis. |
B |
Les DTC B1642/81, B1643/81, B1647/82 et B1648/82 ne sont pas émis. |
C |
(h) Mettre le contacteur d'allumage en position OFF.
(i) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(j) Retourner les capteurs d'airbag latéral gauche et droit n° 1 à leur position originale et brancher les connecteurs.
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 1 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
16. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2 |
(a) Intervertir les capteurs d'airbag latéral gauche et droit n° 2 et brancher les connecteurs. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(d) Mettre le contacteur d'allumage en position OFF.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(f) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes autres que les DTC B1642/81, B1643/81, B1647/82 et B1648/82 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1647/82 ou B1648/82 est émis. |
A |
Le DTC B1642/81 ou B1643/81 est émis. |
B |
Les DTC B1642/81, B1643/81, B1647/82 et B1648/82 ne sont pas émis. |
C |
(g) Mettre le contacteur d'allumage en position OFF.
(h) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(i) Retourner les capteurs d'airbag latéral gauche et droit n° 2 à leur position originale et brancher les connecteurs.
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
17. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE |
(a) Intervertir les capteurs d'airbag latéral de porte gauche et droit et brancher les connecteurs. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(d) Mettre le contacteur d'allumage en position OFF.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(f) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes autres que les DTC B1642/81, B1643/81, B1647/82 et B1648/82 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1647/82 ou B1648/82 est émis. |
A |
Le DTC B1642/81 ou B1643/81 est émis. |
B |
Les DTC B1642/81, B1643/81, B1647/82 et B1648/82 ne sont pas émis. |
C |
(g) Mettre le contacteur d'allumage en position OFF.
(h) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(i) Ramener les capteurs d'airbag latéral de porte gauche et droit dans leurs positions initiales et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
18. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
JM1-40 (BDL-) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
19. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Mettre le contacteur d'allumage en position ON.
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
JM1-40 (BDL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
20. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - JM1-40 (BDL-) |
En permanence |
1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
21. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. CONSEIL: Le câble de diagnostic a déjà été introduit dans le connecteur B. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - JM1-40 (BDL-) |
En permanence |
En dessous de 1 Ω |
(c) Débrancher le câble de diagnostic du connecteur B.
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
22. |
VERIFIER L'HISTORIQUE DES DTC |
(a) Vérifier les DTC historiques.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes différents du DTC B1627/82 enregistré dans l'historique peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1627/82 enregistré dans l'historique n'est pas émis. |
A |
Le DTC B1627/82 enregistré dans l'historique est émis. |
B |
B |
PASSER AU POINT 41 |
|
23. |
VERIFIER LES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) S'assurer que les connecteurs sont correctement branchés à l'ensemble de capteur d'airbag, au capteur d'airbag latéral gauche n° 1, au capteur d'airbag latéral gauche n° 2 et au capteur d'airbag latéral de porte gauche. S'assurer également que les connecteurs reliant le câble de plancher et le câble de porte avant gauche sont correctement branchés.
OK:
Les connecteurs sont correctement branchés.
CONSEIL:
Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.
(d) Débrancher les connecteurs de l'ensemble de capteur d'airbag, du capteur d'airbag latéral gauche n° 1, du capteur d'airbag latéral gauche n° 2 et du capteur d'airbag latéral de porte gauche. Débrancher également les connecteurs reliant le câble de plancher et le câble de porte avant gauche.
(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
INCORRECT |
REMPLACER LE FAISCEAU DE CABLES |
|
24. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) avec système de classification d'occupant
(1) A l'aide d'un câble de diagnostic, brancher les bornes 8 (BBL+) et 15 (BBL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(b) avec système de classification d'occupant
(1) A l'aide d'un câble de diagnostic, brancher les bornes 24 (BBL+) et 23 (BBL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
*4 |
Câble de diagnostic |
*a |
Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de capteur d'airbag) |
*b |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - M13-3 (BBL-) |
En permanence |
En dessous de 1 Ω |
(d) Débrancher le câble de diagnostic du connecteur B.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
25. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
- |
- |
*a |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
- |
- |
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - M13-3 (BBL-) |
En permanence |
1 MΩ minimum |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
26. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
- |
- |
*a |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
- |
- |
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
M13-3 (BBL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
27. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
*A |
avec système de classification d'occupant |
*B |
avec système de classification d'occupant |
*1 |
Capteur d'airbag latéral n° 1 gauche |
*2 |
Ensemble de capteur d'airbag |
*3 |
Câble de plancher |
- |
- |
*a |
Vue avant du connecteur côté faisceau de câbles (vers le capteur d'airbag latéral gauche n° 1) |
- |
- |
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-4 (BBL+) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
M13-3 (BBL-) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
28. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) A l'aide d'un câble de diagnostic, brancher les bornes 4 (BCL+) et 3 (BCL-) du connecteur C. REMARQUE: Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-1 (BCL+) - M13-2 (BCL-) |
En permanence |
En dessous de 1 Ω |
(c) Débrancher le câble de diagnostic du connecteur C.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
29. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
30. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
M13-1 (BCL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
M13-2 (BCL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
31. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
32. |
VERIFIER LE FAISCEAU DE CABLES (COUPURE) |
(a) Brancher les connecteurs reliant le câble de plancher et le câble de porte avant gauche. |
|
(b) A l'aide d'un câble de diagnostic, brancher les bornes 1 (BDL+) et 2 (BDL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - J5-1 (BDL-) |
En permanence |
En dessous de 1 Ω |
INCORRECT |
PASSER AU POINT 40 |
|
33. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT) |
(a) Débrancher le câble de diagnostic du connecteur B. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - J5-1 (BDL-) |
En permanence |
1 MΩ minimum |
INCORRECT |
PASSER AU POINT 39 |
|
34. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
J5-1 (BDL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
PASSER AU POINT 38 |
|
35. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
PASSER AU POINT 37 |
|
36. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
(a) Brancher les connecteurs au capteur d'airbag latéral gauche n° 2, au capteur d'airbag latéral de porte gauche et à l'ensemble de capteur d'airbag. |
|
(b) Intervertir les capteurs d'airbag latéral gauche et droit n° 1 et brancher les connecteurs.
(c) Brancher le câble sur la borne négative (-) de la batterie.
(d) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF.
(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(g) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1623/81 et B1628/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1628/82 est émis. |
A |
Le DTC B1623/81 est émis. |
B |
Les DTC B1623/81 et B1628/82 ne sont pas émis. |
C |
(h) Mettre le contacteur d'allumage en position OFF.
(i) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(j) Retourner les capteurs d'airbag latéral gauche et droit n° 1 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 1 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
37. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
JM1-40 (BDL-) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
38. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Mettre le contacteur d'allumage en position ON.
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
JM1-40 (BDL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
39. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - JM1-40 (BDL-) |
En permanence |
1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
40. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. CONSEIL: Le câble de diagnostic a déjà été introduit dans le connecteur B. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - JM1-40 (BDL-) |
En permanence |
En dessous de 1 Ω |
(c) Débrancher le câble de diagnostic du connecteur B.
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
41. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Intervertir les capteurs d'airbag latéral gauche et droit n° 1 et brancher les connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(f) Mettre le contacteur d'allumage en position OFF.
(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(h) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1622/81 et B1627/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1627/82 est émis. |
A |
Le DTC B1622/81 est émis. |
B |
Les DTC B1622/81 et B1627/82 ne sont pas émis. |
C |
(i) Mettre le contacteur d'allumage en position OFF.
(j) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(k) Retourner les capteurs d'airbag latéral gauche et droit n° 1 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 1 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
42. |
VERIFIER L'HISTORIQUE DES DTC |
(a) Vérifier les DTC historiques.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes différents du DTC B1637/82 enregistré dans l'historique peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1637/82 enregistré dans l'historique n'est pas émis. |
A |
Le DTC B1637/82 enregistré dans l'historique est émis. |
B |
B |
PASSER AU POINT 50 |
|
43. |
VERIFIER LES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Vérifier que les connecteurs sont correctement branchés sur le capteur d'airbag latéral gauche n° 1 et sur le capteur d'airbag latéral gauche n° 2.
OK:
Les connecteurs sont correctement branchés.
CONSEIL:
Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.
(d) Débrancher les connecteurs du capteur d'airbag latéral gauche n° 1 et du capteur d'airbag latéral gauche n° 2.
(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
44. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) A l'aide d'un câble de diagnostic, brancher les bornes 4 (BCL+) et 3 (BCL-) du connecteur C. REMARQUE: Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M13-1 (BCL+) - M13-2 (BCL-) |
En permanence |
En dessous de 1 Ω |
(c) Débrancher le câble de diagnostic du connecteur C.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
45. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
46. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
M13-1 (BCL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
M13-2 (BCL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
47. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
|
48. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
(a) Brancher le connecteur sur le capteur d'airbag latéral gauche n° 2. |
|
(b) Intervertir les capteurs d'airbag latéral gauche et droit n° 1 et brancher les connecteurs.
(c) Brancher le câble sur la borne négative (-) de la batterie.
(d) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF.
(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(g) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1633/81 et B1638/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1638/82 est émis. |
A |
Le DTC B1633/81 est émis. |
B |
Les DTC B1633/81 et B1638/82 ne sont pas émis. |
C |
(h) Mettre le contacteur d'allumage en position OFF.
(i) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(j) Retourner les capteurs d'airbag latéral gauche et droit n° 1 à leur position originale et brancher les connecteurs.
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 1 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
49. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2 |
(a) Intervertir les capteurs d'airbag latéral gauche et droit n° 2 et brancher les connecteurs. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(d) Mettre le contacteur d'allumage en position OFF.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(f) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1633/81 et B1638/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1638/82 est émis. |
A |
Le DTC B1633/81 est émis. |
B |
Les DTC B1633/81 et B1638/82 ne sont pas émis. |
C |
(g) Mettre le contacteur d'allumage en position OFF.
(h) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(i) Retourner les capteurs d'airbag latéral gauche et droit n° 2 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
50. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2 |
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Intervertir les capteurs d'airbag latéral gauche et droit n° 2 et brancher les connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(f) Mettre le contacteur d'allumage en position OFF.
(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(h) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1632/81 et B1637/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1637/82 est émis. |
A |
Le DTC B1632/81 est émis. |
B |
Les DTC B1632/81 et B1637/82 ne sont pas émis. |
C |
(i) Mettre le contacteur d'allumage en position OFF.
(j) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(k) Retourner les capteurs d'airbag latéral gauche et droit n° 2 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
51. |
VERIFIER LES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Vérifier que les connecteurs sont correctement branchés au capteur d'airbag latéral gauche n° 2 et au capteur d'airbag latéral de porte gauche. S'assurer également que les connecteurs reliant le câble de plancher et le câble de porte avant gauche sont correctement branchés.
OK:
Les connecteurs sont correctement branchés.
CONSEIL:
Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.
(d) Débrancher les connecteurs du capteur d'airbag latéral gauche n° 2 et du capteur d'airbag latéral de porte gauche. Débrancher également les connecteurs reliant le câble de plancher et le câble de porte avant gauche.
(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
INCORRECT |
REMPLACER LE FAISCEAU DE CABLES |
|
52. |
VERIFIER LE FAISCEAU DE CABLES (COUPURE) |
(a) Brancher les connecteurs reliant le câble de plancher et le câble de porte avant gauche. |
|
(b) A l'aide d'un câble de diagnostic, brancher les bornes 1 (BDL+) et 2 (BDL-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - J5-1 (BDL-) |
En permanence |
En dessous de 1 Ω |
INCORRECT |
PASSER AU POINT 61 |
|
53. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT) |
(a) Débrancher le câble de diagnostic du connecteur B. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - J5-1 (BDL-) |
En permanence |
1 MΩ minimum |
INCORRECT |
PASSER AU POINT 60 |
|
54. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT EN B+) |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
J5-2 (BDL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
J5-1 (BDL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
INCORRECT |
PASSER AU POINT 59 |
|
55. |
VERIFIER LE FAISCEAU DE CABLES (COURT-CIRCUIT A LA MASSE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
PASSER AU POINT 58 |
|
56. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2 |
(a) Brancher le connecteur sur le capteur d'airbag latéral de porte gauche. |
|
(b) Intervertir les capteurs d'airbag latéral gauche et droit n° 2 et brancher les connecteurs.
(c) Brancher le câble sur la borne négative (-) de la batterie.
(d) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF.
(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(g) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes différents des DTC B166D/81, B166E/81, B167B/82 et B167C/82 peuvent être émis mais ils n'ont aucun rapport avec cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B167B/82 ou B167C/82 est émis. |
A |
Le DTC B166D/81 ou B166E/81 est émis. |
B |
Les DTC B166D/81, B166E/81, B167B/82 et B167C/82 ne sont pas émis. |
C |
(h) Mettre le contacteur d'allumage en position OFF.
(i) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(j) Retourner les capteurs d'airbag latéral gauche et droit n° 2 à leur position originale et brancher les connecteurs.
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
57. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE |
(a) Intervertir les capteurs d'airbag latéral de porte gauche et droit et brancher les connecteurs. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(d) Mettre le contacteur d'allumage en position OFF.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(f) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes différents des DTC B166D/81, B166E/81, B167B/82 et B167C/82 peuvent être émis mais ils n'ont aucun rapport avec cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B167B/82 ou B167C/82 est émis. |
A |
Le DTC B166D/81 ou B166E/81 est émis. |
B |
Les DTC B166D/81, B166E/81, B167B/82 et B167C/82 ne sont pas émis. |
C |
(g) Mettre le contacteur d'allumage en position OFF.
(h) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(i) Ramener les capteurs d'airbag latéral de porte gauche et droit dans leurs positions initiales et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
58. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT A LA MASSE) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
JM1-40 (BDL-) - Masse de carrosserie |
En permanence |
1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
59. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT EN B+) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Mettre le contacteur d'allumage en position ON.
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
JM1-40 (BDL-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
60. |
VERIFIER LE CABLE DE PLANCHER (COURT-CIRCUIT) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - JM1-40 (BDL-) |
En permanence |
1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
61. |
VERIFIER LE CABLE DE PLANCHER (COUPURE) |
(a) Débrancher le connecteur de câble de plancher du câble de porte avant gauche. CONSEIL: Le câble de diagnostic a déjà été introduit dans le connecteur B. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
JM1-22 (BDL+) - JM1-40 (BDL-) |
En permanence |
En dessous de 1 Ω |
(c) Débrancher le câble de diagnostic du connecteur B.
OK |
REMPLACER LE CABLE DE PORTE AVANT GAUCHE |
INCORRECT |
REMPLACER LE CABLE DE PLANCHER |
62. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Intervertir les capteurs d'airbag latéral gauche et droit n° 1 et brancher les connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(f) Mettre le contacteur d'allumage en position OFF.
(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(h) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1622/81 et B1627/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1627/82 est émis. |
A |
Le DTC B1622/81 est émis. |
B |
Les DTC B1622/81 et B1627/82 ne sont pas émis. |
C |
(i) Mettre le contacteur d'allumage en position OFF.
(j) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(k) Retourner les capteurs d'airbag latéral gauche et droit n° 1 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 1 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
63. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2 |
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Intervertir les capteurs d'airbag latéral gauche et droit n° 2 et brancher les connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
Body Electrical > SRS Airbag > Clear DTCs(f) Mettre le contacteur d'allumage en position OFF.
(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(h) Vérifier les DTC.
Cliquer ici
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que les DTC B1632/81 et B1637/82 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B1637/82 est émis. |
A |
Le DTC B1632/81 est émis. |
B |
Les DTC B1632/81 et B1637/82 ne sont pas émis. |
C |
(i) Mettre le contacteur d'allumage en position OFF.
(j) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(k) Retourner les capteurs d'airbag latéral gauche et droit n° 2 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 LH |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
Toyota CH-R Revue Technique > Systeme De Verrouillage Centralise Des Portes A Distance (avec Système De Clé
Intelligente): Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1
ENSEMBLE DE FEU COMBINE ARRIERE DROIT
*2
ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE
*3
ENSEMBLE DE PHARE DROIT
*4
ENSEMBLE DE PHARE GAUCHE
*5
...
Toyota CH-R Revue Technique > Systeme De Securite Preventive: Ecartement axial du capteur de radar avant incorrect (C1A11,C1A14)
DESCRIPTION
Lorsque le système détermine que le véhicule roule en ligne droite en fonction
des signaux transmis par le capteur d'embardée et d'accélération (ensemble de capteur
d'airbag), etc., l'ensemble de capteur radar à ondes millimétriques effectue un
autodiagnost ...
