DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du capteur d'airbag de position de siège, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive |
|||
|
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
2. DEPOSER LA PROTECTION DU CAPTEUR DE POSITION DE COULISSEMENT DE SIEGE
|
(a) Libérer l'attache et débrancher le connecteur. |
|

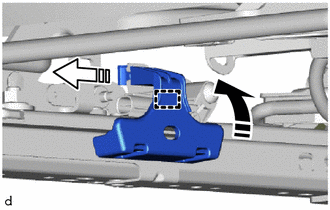

(b) Tirer la protection de capteur de position de coulissement de siège dans le sens indiqué par la flèche (1) pour libérer la goupille, puis faire glisser la protection de capteur de position de coulissement de siège dans le sens indiqué par les flèches (2) comme indiqué sur le schéma pour la déposer.
|
Déposer dans ce sens (1) |
|
Déposer dans ce sens (2) |
3. DEPOSER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE
|

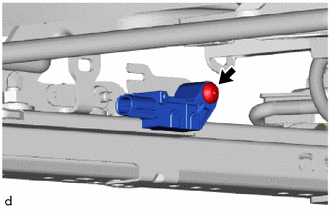

(a) A l'aide d'une clé à douille "TORX" T30, déposer le boulon et le capteur d'airbag détectant la position de siège. |
|
Repose
