Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

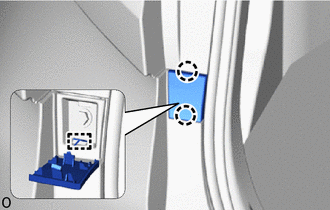

(a) Engager les griffes comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager les griffes pour reposer l'ensemble de pare-chocs arrière, comme indiqué sur le schéma.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

Poser dans ce sens

(c) Reposer les 2 boulons.

(d) Engager le crochet.

(e) Engager les griffes pour reposer la plaque de pare-chocs arrière n° 1.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

(f) Reposer les 6 agrafes.

(g) Déposer le ruban adhésif de protection.

2. REPOSER LA MOULURE EXTERIEURE DE CUSTODE GAUCHE

(a) Engager les griffes et les agrafes pour reposer la moulure extérieure de custode gauche.

Poser dans ce sens

(b) Reposer les 2 vis.

(c) Déposer le ruban adhésif de protection.

3. REPOSER LA MOULURE EXTERIEURE DE CUSTODE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

4. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Reposer le joint latéral de pare-chocs arrière gauche avec les 7 agrafes.

5. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.
