Toyota CH-R Revue Technique: Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

*2

CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

*3

ENSEMBLE DE SIEGE AVANT

*4

ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

*5

CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE

*6

CACHE DE GLISSIERE EXTERIEURE DE SIEGE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

SCHEMA

*A

avec capteur d'airbag détectant la position de siège

-

-

*1

CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

*2

PROTECTION DU CAPTEUR DE POSITION DE COULISSEMENT DE SIEGE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

SCHEMA

*A

avec système de chauffage de siège

-

-

*1

SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE

-

-

SCHEMA

*A

avec système de classification d'occupant

-

-

*1

ECU DE DETECTION D'OCCUPANT

-

-

SCHEMA

*A

pour côté conducteur

*B

pour côté passager avant

*1

ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

*2

PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE DE SIEGE AVANT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

SCHEMA

*A

pour côté conducteur

*B

pour côté passager avant

*C

avec entretoise inférieure de glissière de siège

*D

Avec dispositif de réglage en hauteur

*1

PROTECTION D'ASSISE DE SIEGE AVANT

*2

PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

*3

POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

*4

CACHE EXTERIEUR DE CHARNIERE DE DISPOSITIF DE REGLAGE D'INCLINAISON

*5

BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE

*6

CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR

*7

POIGNEE DE REGLAGE EN HAUTEUR

*8

ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 4

*9

ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 3

*10

ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 1

*11

ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 2

-

-

SCHEMA

*A

avec soutien lombaire

-

-

*1

CONTACTEUR DE SOUTIEN LOMBAIRE DE SIEGE A REGLAGE ELECTRIQUE AVANT

-

-

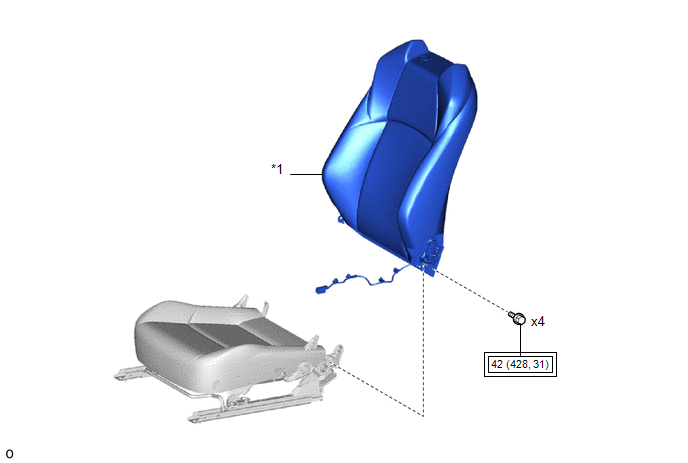

SCHEMA

*1

ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

SCHEMA

*1

SUPPORT D'APPUIE-TETE DE SIEGE AVANT

*2

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

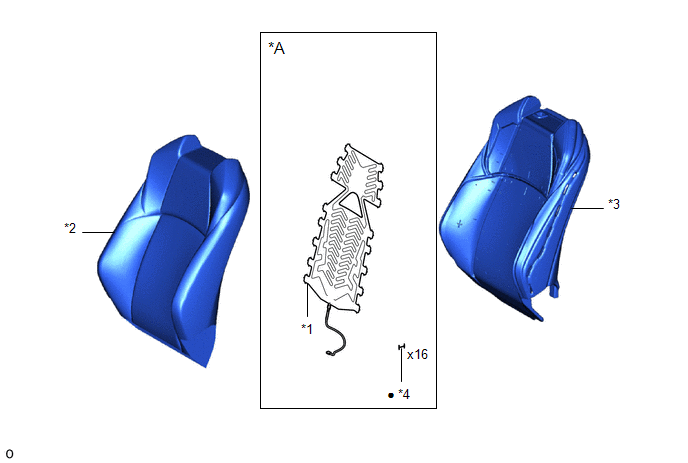

SCHEMA

*A

avec système de chauffage de siège

-

-

*1

ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT

*2

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*3

REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*4

ATTACHE D'ETIQUETTE

Pièce non réutilisable

-

-

SCHEMA

*1

ENSEMBLE D'AIRBAG DE SIEGE AVANT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

Pièce non réutilisable

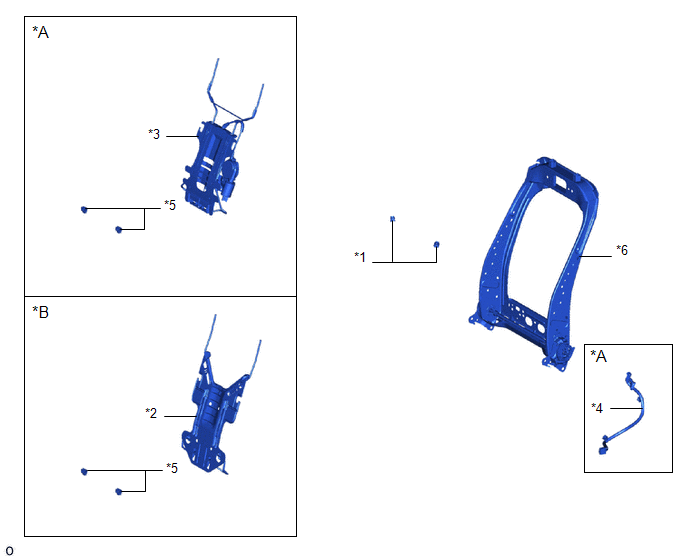

SCHEMA

*A

avec soutien lombaire

*B

sans soutien lombaire

*1

CROCHET DE DOSSIER DE SIEGE AVANT

*2

SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

*3

ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE

*4

CABLE DE SIEGE AVANT N° 2

*5

PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

*6

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT

SCHEMA

*1

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

SCHEMA

*A

avec système de chauffage de siège

-

-

*1

ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT

*2

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

*3

REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

*4

ATTACHE D'ETIQUETTE

Pièce non réutilisable

-

-

SCHEMA

*A

avec système de classification d'occupant

-

-

*1

ENSEMBLE D'AIRBAG D'ASSISE DE SIEGE AVANT DROIT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

Pièce non réutilisable

SCHEMA

*A

pour côté conducteur

*B

pour côté passager avant

*C

Avec dispositif de réglage en hauteur

*D

sans système de chauffage de siège

*1

PORTE-CONNECTEUR

*2

SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

*3

SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

*4

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

*5

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

*6

CABLE DE SIEGE AVANT

*7

CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE

*8

CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT

*9

CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE N° 2

*10

CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE

*11

CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE

*12

CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT

*13

POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

*14

CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

*15

CONNECTEUR DE FAISCEAU DE CABLES

*16

ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT

    Mesures De Precaution
    MESURES DE PRECAUTION CONSEIL: Les procédures suivantes sont utilisées pour éviter toute formation de pli lors de la pose de la housse de siège. Veiller à respecter les procédures ...

    Depose
    DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont ét ...
