Toyota CH-R Revue Technique: Circuit du servomoteur de commande de volet de mélange d'air (côté conducteur) (B1446)

Toyota CH-R Revue Technique / Chauffage / Climatisation / Systeme De Climatisation (pour Système De Climatisation Automatique Avec Capteur De Pression De Climatisation Posé Sur Le Côté) / Circuit du servomoteur de commande de volet de mélange d'air (côté conducteur) (B1446)

DESCRIPTION

Le Sous-ensemble de servo de voletde radiateur de climatisation n° 1 émet des signaux d'impulsions pour informer l'ensemble d'amplificateur de climatisation de la position du volet. L'ensemble d'amplificateur de climatisation active le moteur (normal ou marche arrière) en fonction de ces signaux afin de déplacer le volet de mélange d'air dans la position appropriée. Par conséquent, le volume d'air traversant le bloc de chauffe, après être passée dans l'évaporateur, est ajusté, et la température de l'air soufflé en direction du côté du conducteur est contrôlée.

L'ensemble d'amplificateur de climatisation communique avec le servo via un IC de communication/pilote et un ensemble de câblage nommé ensemble de faisceau de câbles de climatisation.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	Mémoire
B1446	Circuit du servomoteur de commande de volet de mélange d'air (côté conducteur)	La valeur du capteur de position de volet de mélange d'air ne change pas, même si l'ensemble d'amplificateur de climatisation actionne le Sous-ensemble de servo de voletde radiateur de climatisation n° 1.	Sous-ensemble de servo de volet de radiateur de climatisation n° 1. Ensemble de faisceau de câbles de climatisation Ensemble d'amplificateur de climatisation Ensemble de radiateur de climatisation	Mémorisé(e) (30 secondes minimum)*

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mémoire

B1446

Circuit du servomoteur de commande de volet de mélange d'air (côté conducteur)

La valeur du capteur de position de volet de mélange d'air ne change pas, même si l'ensemble d'amplificateur de climatisation actionne le Sous-ensemble de servo de voletde radiateur de climatisation n° 1.

Sous-ensemble de servo de volet de radiateur de climatisation n° 1.
Ensemble de faisceau de câbles de climatisation
Ensemble d'amplificateur de climatisation
Ensemble de radiateur de climatisation

Mémorisé(e)

(30 secondes minimum)*

*: L'ensemble d'amplificateur de climatisation enregistre ce DTC si le dysfonctionnement est survenu pendant la période de temps indiquée entre parenthèses.

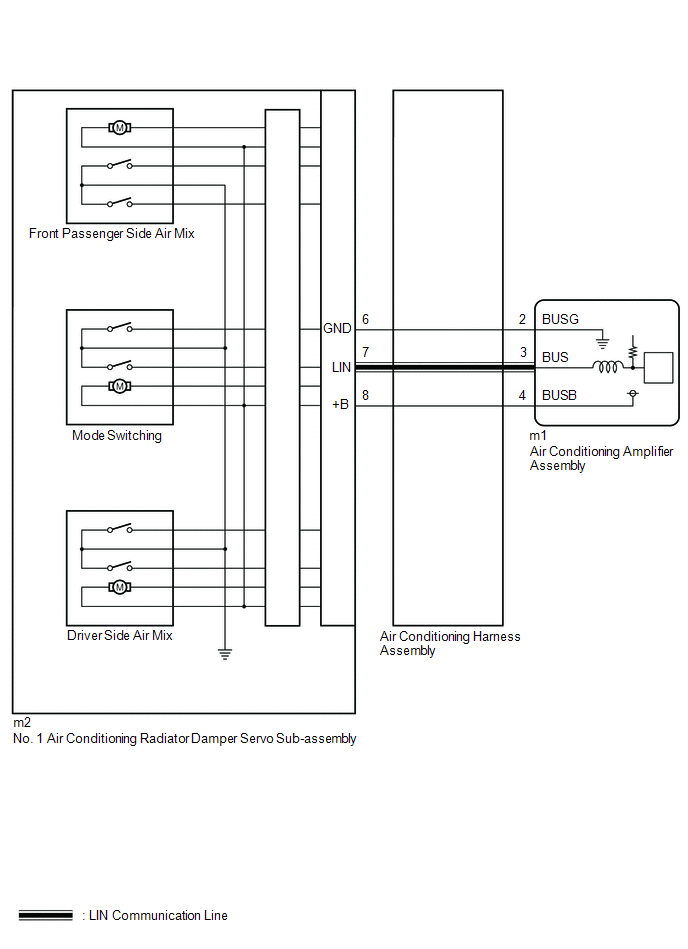

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

S'assurer qu'il n'y a aucun problème mécanique car ce DTC peut être émis soit lorsqu'une tringle de volet ou un volet est mécaniquement coincé.
Lors de la repose du moteur de servo de volet, veiller à le reposer correctement.
Cliquer ici

PROCEDURE

1.	VERIFIER SI DES DTC SONT EMIS

(a) Vérifier les DTC.

Cliquer ici

Body Electrical > Air Conditioner > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B1497 est émis	A
Les DTC B1441, B1442, B1443 et B1446 sont émis	B
Le DTC B1446 est émis	C

PASSER AU DTC B1497

REPOSER LE Sous-ensemble de servo de voletDE RADIATEUR DE CLIMATISATION N° 1

2.	VERIFIER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 (MOTEUR, TRINGLERIE, AMORTISSEUR)

(a) S'assurer que le faisceau de câbles n'est pas coincé entre les tringles des moteurs et des amortisseurs.

OK:

Aucun faisceau de câbles n'est coincé entre les tringles des moteurs et des amortisseurs.

INCORRECT

DEPOSER LE FAISCEAU DE CABLES PINCE

3.	VERIFIER L'ENSEMBLE DE RADIATEUR DE CLIMATISATION (AMORTISSEUR)

(a) Déposer le Sous-ensemble de servo de voletde radiateur de climatisation n° 1.

Cliquer ici

(b) Faire fonctionner manuellement les volets.

OK:

Les amortisseurs sont facilement actionnés à la main.

REPOSER LE Sous-ensemble de servo de voletDE RADIATEUR DE CLIMATISATION N° 1

INCORRECT

REMPLACER L'ENSEMBLE DE RADIATEUR DE CLIMATISATION
