Toyota CH-R Revue Technique: Panneau De Climatisation

Toyota CH-R Revue Technique / Chauffage / Climatisation / Panneau De Climatisation

Pieces Constitutives

PIECES CONSTITUTIVES

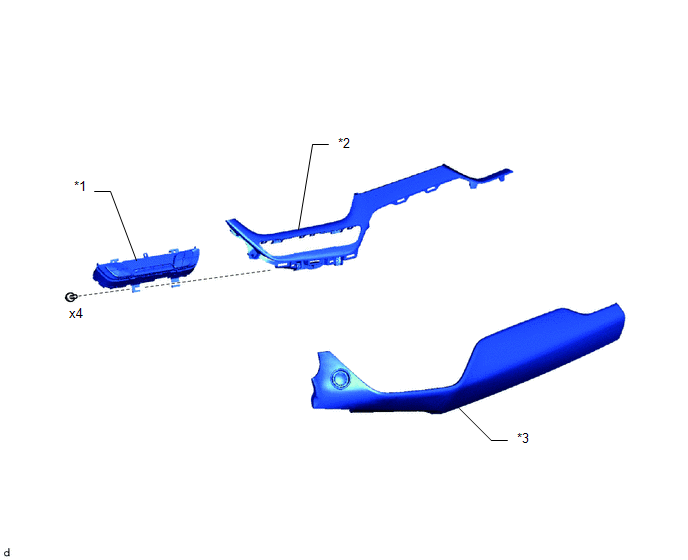

SCHEMA

*1

ENSEMBLE DE COMMANDE DE CLIMATISATION

*2

SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DU COMBINE D'INSTRUMENTS

*3

ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici

2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS

Cliquer ici

3. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION

(a) Déposer les 4 vis.

(b) Libérer les griffes pour déposer l'ensemble de commande de climatisation.

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION

(a) Engager les griffes pour reposer l'ensemble de commande de climatisation.

(b) Reposer les 4 vis.

2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS

Cliquer ici

3. REPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici
