Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
(a) Débrancher le connecteur. |
|
(b) Déposer les 3 vis et le sous-ensemble de moteur de soufflante avec ventilateur.
REMARQUE:
Remplacer le sous-ensemble de moteur de soufflante avec ventilateur s'il a subi une chute ou un choc violent.
Pieces Constitutives
PIECES CONSTITUTIVES

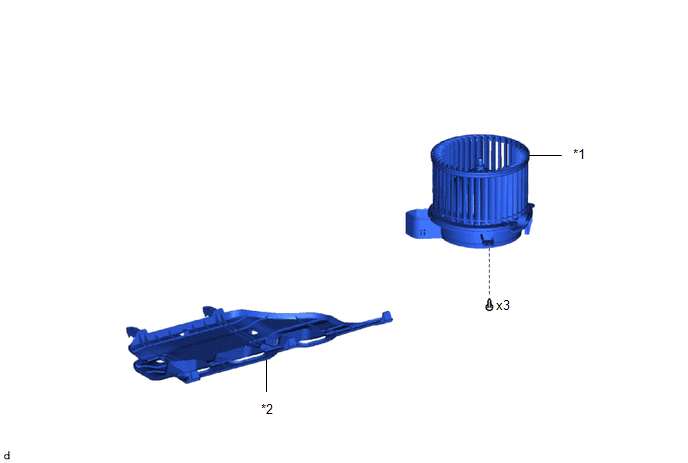

SCHEMA
*1 |
SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*2 |
SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE MOTEUR DE VENTILATEUR DE SOUFFLANTE
(a) Vérifier le fonctionnement. (1) Appliquer la tension de la batterie au sous-ensemble de soufflante avec moteur de ventilateur et vérifier le fonctionnement du moteur. Condition spécifiée:
Si le résultat n'est pas conforme aux spécifications, remplacer la soufflante avec le sous-ensemble de moteur de ventilateur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
(a) Reposer le sous-ensemble de moteur de soufflante avec ventilateur à l'aide des 3 vis.
REMARQUE:
Remplacer le sous-ensemble de moteur de soufflante avec ventilateur s'il a subi une chute ou un choc violent.
(b) Brancher le connecteur.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
