Toyota CH-R Revue Technique: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du générateur d'ions (pour côté avant) sont indiquées ci-dessous.
Procédures nécessaires après dépose / repose / remplacement de pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
|
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
|
Système de sécurité préventive |

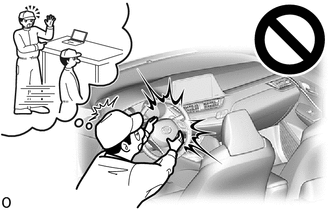

ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici .gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 1
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE GENERATEUR D'IONS
|
(a) Débrancher le connecteur. |
|
(b) Déposer les 2 vis et le sous-ensemble de générateur d'ions avec support de générateur d'ions n° 1.
|
(c) Déposer les 2 vis, le sous-ensemble de générateur d'ions et le sous-ensemble de conduite d'air du support de générateur d'ions n° 1. |
|
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
SOUS-ENSEMBLE DE GENERATEUR D'IONS
*2
SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 1
*3
...
