DEMONTAGE
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Veiller à effectuer une initialisation après le remplacement du Sous-ensemble de servo de voletde radiateur de climatisation. Si l'initialisation n'est pas effectuée, l'ensemble de bloc de climatisation ne pourra pas fonctionner correctement, étant donné que l'ensemble d'amplificateur de climatisation ne sera pas en mesure de reconnaître la position du sous-ensemble de volet de radiateur de climatisation.
2. DEPOSER LA CONDUITE D'AIR N° 2
(a) Déposer la vis. |
|
(b) Libérer les griffes pour déposer la conduite d'air n° 2.
3. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CLIMATISATION
(a) Libérer les griffes pour déposer le sous-ensemble de conduite de climatisation. |
|
4. DEPOSER LE CABLE DE TABLEAU DE BORD N° 3
(a) Débrancher les 2 connecteurs. |
|
(b) Libérer les attaches pour déposer le câble de tableau de bord n° 3.
5. DEPOSER L'ENSEMBLE DE SOUFFLANTE
Cliquer ici
6. DEPOSER LE COUVERCLE DE CHAUFFAGE N° 2
(a) Déposer la vis.
(b) Libérer la griffe et le guide pour déposer le couvercle de chauffage n° 2. |
|
7. DEPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE
(a) Libérer le guide pour déposer l'ensemble de chauffage rapide, comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
8. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Débrancher le connecteur.
![]() |
Déposer dans ce sens |
(b) Déposer la vis.
(c) Libérer le guide pour déposer l'ensemble d'amplificateur de climatisation, comme indiqué sur le schéma.

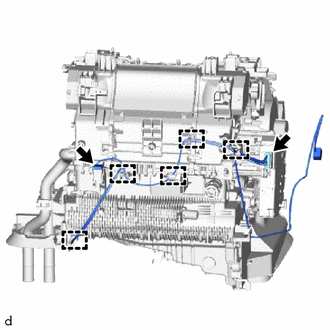

9. DEPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
(a) Débrancher chaque connecteur. |
|
(b) Libérer les attaches pour déposer l'ensemble de faisceau de câbles de climatisation.
10. DEPOSER LA DURITE DE VIDANGE DE REFROIDISSEUR
(a) Déposer la durite de vidange de refroidisseur. |
|
11. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1
(a) Déposer les 3 vis et le Sous-ensemble de servo de voletde radiateur de climatisation n° 1. |
|
12. DEPOSER L'OEILLET DE TUYAU DE CHAUFFAGE
(a) Déposer l'œillet de tuyau de chauffage. |
|
13. DEPOSER L'ATTACHE DE CHAUFFAGE
(a) Libérer les griffes pour déposer l'attache de chauffage. |
|
14. DEPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
![]() |
Déposer dans ce sens |
(a) Déposer le sous-ensemble de bloc de chauffe, comme indiqué sur le schéma.
REMARQUE:
Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.
15. DEPOSER LE DETENDEUR DE REFROIDISSEUR
(a) Déposer l'oeillet. |
|
(b) A l'aide d'une clé à six pans de 4 mm, déposer les 2 boulons à six pans et le détendeur de refroidisseur. |
|
(c) Déposer les 2 joints toriques du sous-ensemble d'évaporateur de refroidisseur n° 1.

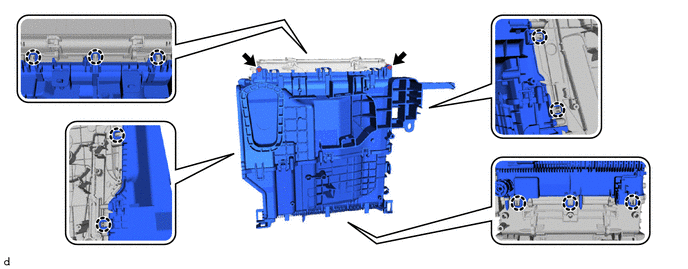

16. DEPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
(a) Déposer les 2 vis.
(b) Libérer les griffes pour déposer le boîtier de chauffage supérieur avec le sous-ensemble d'évaporateur de refroidisseur n° 1 du boîtier de chauffage inférieur.
(c) Libérer l'attache. |
|
(d) Déposer le sous-ensemble d'évaporateur de refroidisseur n° 1 avec la thermistance de refroidisseur n° 1 du carter supérieur de chauffage.
17. DEPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
Cliquer ici
