REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR INFERIEURE

(a) Engager les griffes pour reposer l'ensemble de buse de dégivreur inférieure.

2. REPOSER PROVISOIREMENT L'ENSEMBLE DE BLOC DE CLIMATISATION

(a) Reposer provisoirement l'ensemble de bloc de climatisation sur l'ensemble de renfort de tableau de bord à l'aide des 3 boulons.

3. REPOSER L'ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC L'ENSEMBLE DE BLOC DE CLIMATISATION

REMARQUE:

Veiller à soutenir l'ensemble de bloc de climatisation lors de sa repose. Le non-respect de cette consigne peut amener le support de l'ensemble de bloc de climatisation à se rompre.

(a) Engager les guides pour reposer l'ensemble de renfort de tableau de bord avec l'ensemble de bloc de climatisation comme indiqué sur le schéma.

Poser dans ce sens

-

-

(b) Brancher les 2 connecteurs.

(c) Engager les attaches.

(d) Reposer les 5 boulons.

Torque:

Boulon A :

25 N·m {255 kgf·cm, 18 ft·lbf}

Boulon B :

23,6 N·m {241 kgf·cm, 17 ft·lbf}

(e) Reposer provisoirement l'écrou.

(f) Reposer les 2 boulons.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

4. BRANCHER LA DURITE DE VIDANGE DE REFROIDISSEUR

(a) Brancher la durite de vidange de refroidisseur.

REMARQUE:

Si l'oeillet de durite de vidange de bloc de refroidissement est débranché de la caisse du véhicule lors du branchement de la durite de vidange de refroidisseur, veiller à le remplacer par un élément neuf. Le non-respect de cette consigne peut provoquer une entrée d'eau.

*1

Oeillet de durite de vidange de bloc de refroidissement

5. REPOSER LE CABLE DE TABLEAU DE BORD

(a) Engager les attaches et le crochet pour brancher le câble de tableau de bord.

*a

Attache

*b

Crochet

(b) Reposer l'ensemble de bloc de jonction de tableau de bord avec l'ECU de carrosserie principale à l'aide du boulon et de l'écrou.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(c) Reposer les 4 câbles de masse à l'aide des 4 boulons.

Torque:

Boulon A :

10,5 N·m {107 kgf·cm, 8 ft·lbf}

Boulon B (n° de référence 90119-06995) :

10,5 N·m {107 kgf·cm, 8 ft·lbf}

Boulon B (n° de référence 90119-06915) :

8,5 N·m {87 kgf·cm, 75 in·lbf}

Boulon B (n° de référence 90119-06A07) :

10 N·m {102 kgf·cm, 7 ft·lbf}

(d) Reposer le boulon et la vis.

Torque:

Boulon :

8,0 N·m {82 kgf·cm, 71 in·lbf}

(e) Brancher chaque connecteur.

6. REPOSER LE TABLEAU DE BORD SUR LE SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3

(a) Reposer le sous-ensemble de renfort d'auvent de tableau de bord n° 3 avec le boulon et l'écrou.

Torque:

Boulon :

10 N·m {102 kgf·cm, 7 ft·lbf}

Ecrou :

6,0 N·m {61 kgf·cm, 53 in·lbf}

(b) Engager les griffes et les attaches.

7. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 2

(a) Reposer le sous-ensemble de renfort de tableau de bord n° 2 avec le boulon et l'écrou.

Torque:

Boulon :

20 N·m {204 kgf·cm, 15 ft·lbf}

Ecrou :

18 N·m {184 kgf·cm, 13 ft·lbf}

(b) Poser provisoirement la vis.

CONSEIL:

Ne pas serrer complètement la vis.

(c) Reposer le câble de masse avec son boulon.

Torque:

10,5 N·m {107 kgf·cm, 8 ft·lbf}

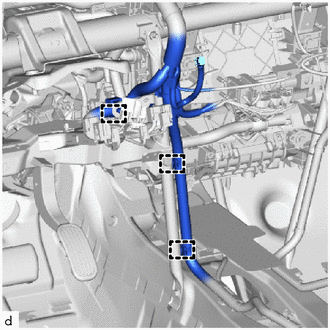

(d) Engager les attaches pour brancher le faisceau de câbles.

8. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1

(a) Reposer le sous-ensemble de renfort de tableau de bord n° 1 avec le boulon et l'écrou.

Torque:

Boulon :

20 N·m {204 kgf·cm, 15 ft·lbf}

Ecrou :

18 N·m {184 kgf·cm, 13 ft·lbf}

(b) Poser provisoirement la vis.

CONSEIL:

Ne pas serrer complètement la vis.

(c) Engager les attaches pour brancher le faisceau de câbles.

(d) Reposer l'ensemble de bloc de relais avec les 2 écrous.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(e) Reposer le boulon pour brancher le câble de masse.

Torque:

10,5 N·m {107 kgf·cm, 8 ft·lbf}

9. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION

(a) Serrer les 3 boulons, les 2 vis et l'écrou en suivant l'ordre indiqué sur le schéma pour reposer le bloc de climatisation.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

10. REPOSER LA CONDUITE D'AIR ARRIERE N° 1

(a) Engager les griffes pour reposer la conduite d'air arrière n° 1.

Poser dans ce sens

11. REPOSER LA CONDUITE D'AIR ARRIERE N° 2

(a) Engager les griffes pour reposer la conduite d'air arrière n° 2, comme indiqué sur le schéma.

Poser dans ce sens

12. REPOSER LA CONDUITE D'AIR ARRIERE N° 3

(a) Engager les griffes pour reposer la conduite d'air arrière n° 3, comme indiqué sur le schéma.

Poser dans ce sens

13. REPOSER LA CONDUITE D'AIR ARRIERE N° 4

(a) Engager les griffes pour reposer la conduite d'air arrière n° 4, comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer l'ensemble de moquette avant dans sa position d'origine, comme indiqué sur le schéma.

Poser dans ce sens

(c) Engager les attaches.

(d) Reposer l'agrafe.

(e) Reposer les 2 agrafes de moquette avant.

14. REPOSER LA CONDUITE D'AIR ARRIERE N° 5

(a) Engager les griffes pour reposer la conduite d'air arrière n° 5, comme indiqué sur le schéma.

Poser dans ce sens

15. REPOSER LA CONDUITE D'AIR ARRIERE N° 6

(a) Engager les griffes pour reposer la conduite d'air arrière n° 6, comme indiqué sur le schéma.

Poser dans ce sens

16. REPOSER LA PLAQUE ISOLANTE N° 3 DU TABLEAU DE BORD

(a) Engager les agrafes pour reposer le rembourrage isolant de tableau de bord n° 3.

(b) Reposer l'ensemble de moquette avant dans sa position d'origine, comme indiqué sur le schéma.

Poser dans ce sens

(c) Engager les attaches.

(d) Reposer l'agrafe.

(e) Reposer les 2 agrafes de moquette avant.

17. POSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE)

(a) Brancher l'aspirateur et le connecteur pour reposer la thermistance de refroidisseur (capteur de température d'habitacle).

18. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU

Cliquer ici

19. REPOSER L'ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT

Cliquer ici

20. REPOSER L'ENSEMBLE DE COLONNE DE DIRECTION

Cliquer ici

21. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

Cliquer ici

22. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

Cliquer ici

23. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

24. BRANCHER LE TUYAU DE LIQUIDE REFRIGERANT DE REFROIDISSEUR A

(a) Déposer le ruban adhésif en vinyle du tuyau de liquide réfrigérant de refroidisseur A.

(b) Appliquer suffisamment d'huile pour compresseur sur un joint torique neuf et sur la surface de raccord du tuyau de liquide réfrigérant de refroidisseur A.

Huile de compresseur:

ND-OIL 12 ou produit équivalent

(c) Reposer le joint torique sur le tuyau de liquide réfrigérant de refroidisseur A.

REMARQUE:

Maintenir le joint torique et la surface de raccord de joint torique à l'abri des corps étrangers.

(d) Reposer le boulon et le tuyau de liquide réfrigérant de refroidisseur A.

25. BRANCHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION

(a) Retirer le ruban adhésif en vinyle du sous-ensemble de tuyau d'aspiration.

(b) Appliquer suffisamment d'huile pour compresseur sur un joint torique neuf et sur la surface de raccord du sous-ensemble de tuyau d'aspiration.

Huile de compresseur:

ND-OIL 12 ou produit équivalent

(c) Reposer le joint torique sur le sous-ensemble de tuyau d'aspiration.

REMARQUE:

Maintenir le joint torique et la surface de raccord de joint torique à l'abri des corps étrangers.

(d) Brancher le sous-ensemble de tuyau d'aspiration.

(e) Faire tourner le connecteur-crochet comme indiqué sur le schéma.

Poser dans ce sens

(f) Introduire correctement le raccord de durite dans l'orifice de raccord et serrer le boulon.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

26. BRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE

(a) Brancher la durite d'entrée d'eau de chauffage avec le repère (rose) orienté vers le haut et engager l'agrafe dans la zone indiquée sur le schéma.

REMARQUE:

Procéder avec précaution afin de ne pas endommager la durite d'entrée d'eau de chauffage.

*a

Vue A

*b

Repère (rose)

*c

Angle de pose de l'agrafe (120°)

27. BRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE

(a) Brancher la durite de sortie d'eau de chauffage avec le repère orienté vers le haut (bleu), engager l'agrafe dans la zone indiquée sur le schéma.

REMARQUE:

Procéder avec précaution afin de ne pas endommager la durite de sortie d'eau de chauffage.

*a

Vue A

*b

Repère (bleu)

*c

Angle de pose de l'agrafe (120°)

28. REPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT

Cliquer ici

29. REPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE

Cliquer ici

30. REPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT DROIT

Cliquer ici

31. REPOSER LA PLAQUE DE PROTECTION ETANCHE GAUCHE

Cliquer ici

32. REPOSER LE JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1

Cliquer ici

33. REPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT

Cliquer ici

34. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Cliquer ici

35. RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT

Cliquer ici

36. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

Cliquer ici

37. FAIRE MONTER LE MOTEUR EN TEMPERATURE

Cliquer ici

38. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

Cliquer ici

39. SERVOMOTEUR D'INITIALISATION

Cliquer ici
