DESCRIPTION

Lorsque le contacteur d'allumage est mis en position ON, l'ECU de détection d'occupant transmet des signaux à l'ensemble de capteur d'airbag pour indiquer l'état de l'ensemble de sangle intérieure de ceinture de sécurité de siège avant droit et également le fait que le siège du passager avant est occupé. L'ensemble de capteur d'airbag envoie ces signaux à l'ensemble de combiné d'instruments via la communication CAN. Le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments s'allume, clignote ou s'éteint en fonction de ces signaux.

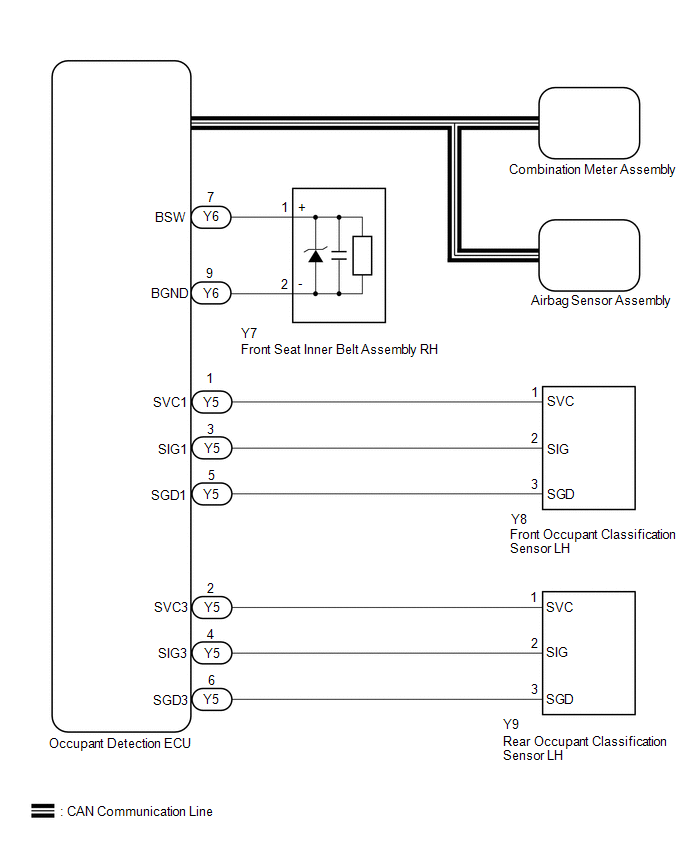

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Le système de rappel de ceinture de sécurité utilise le système de communication CAN. Tout d'abord, s'assurer qu'il n'y a pas de dysfonctionnements dans le système de communication CAN. Se reporter à la section Comment utiliser la recherche des pannes.

    Cliquer ici

  • En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.

CONSEIL:

Le témoin d'avertissement de rappel de ceinture de sécurité situé sur l'ensemble de combiné d'instruments est utilisé pour le siège du conducteur et le siège du passager avant. Commencer par s'assurer que le fonctionnement du témoin de rappel de ceinture de sécurité est normal.

Cliquer ici

Si le témoin d'avertissement de rappel de ceinture de sécurité ne fonctionne pas pour le siège du conducteur et du passager avant, remplacer l'ensemble de combiné d'instruments.

Cliquer ici

PROCEDURE

1.

VERIFIER SI DES DTC SONT EMIS (SYSTEME DE CLASSIFICATION D'OCCUPANT)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Occupant Detection > Clear DTCs

(b) Vérifier les DTC.

Cliquer ici

Body Electrical > Occupant Detection > Trouble Codes

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Les DTC sont émis

B

B

PASSER AU SYSTEME DE CLASSIFICATION D'OCCUPANT

A

2.

VERIFIER L'EMISSION DE DTC (SYSTEME D'AIRBAG)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(b) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Les DTC sont émis

B

B

PASSER AU SYSTEME D'AIRBAG

A

3.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Occupant Detection / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Occupant Detection > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Passenger Buckle SW

Contacteur de boucle de ceinture de sécurité du passager avant

Unset, Set ou NG

Unset: Ceinture de sécurité détachée

Set: Ceinture de sécurité bouclée

NG: Données non identifiées

-

Body Electrical > Occupant Detection > Data List

Affichage du tester

Passenger Buckle SW

Résultat:

Résultat

Passer au point

Unset ou Set s'affiche sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant

A

Unset ou Set ne s'affiche pas correctement sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant

B

NG s'affiche sur le Techstream

C

B

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

C

REMPLACER L'ECU DE DETECTION D'OCCUPANT

A

4.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / SRS Airbag / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > SRS Airbag > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Right side Buckle SW

Contacteur de boucle droite

Unset, Set ou NG

Unset: Ceinture de sécurité détachée

Set: Ceinture de sécurité bouclée

NG: Données non identifiées

-

Body Electrical > SRS Airbag > Data List

Affichage du tester

Right side Buckle SW

Résultat:

Résultat

Passer au point

Unset ou Set s'affiche sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant

A

  • Unset ou Set ne s'affiche pas correctement sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant
  • NG s'affiche sur le Techstream

B

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG
