DESCRIPTION
Si les fonctions de verrouillage et de déverrouillage à l'ouverture ne fonctionnent pas pour la porte de coffre uniquement, il est possible que le code de demande ne soit pas transmis par la porte de coffre. Si les fonctions d'ouverture fonctionnent correctement pour les autres portes, la communication entre le sous-ensemble d'émetteur de clé électronique et l'ensemble de clé électronique et de récepteur TPMS est normale. Dans ce cas, il peut y avoir un problème au niveau de la transmission du code de demande (la communication entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'antenne de clé électronique (à l'extérieur du compartiment à bagages)), ou il peut y avoir des interférences d'ondes.

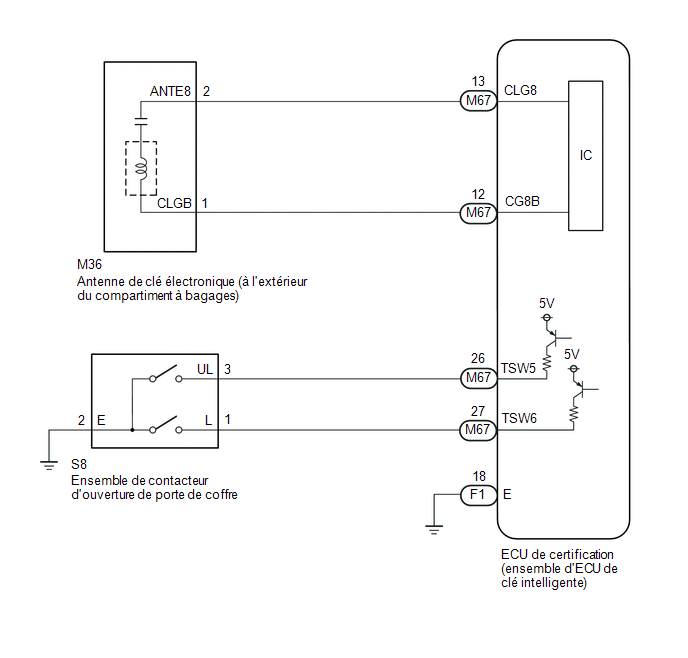

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
1. |
VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES |
(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal de réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent suivant le fonctionnement du contacteur.
Cliquer ici
OK:
Les serrures de porte fonctionnent normalement.
INCORRECT |
PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES |
|
2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble CodesRésultat:
Résultat |
Passer au point |
---|---|
Le DTC B27A8 n'est pas émis |
A |
Le DTC B27A8 est émis |
B |
B |
PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
3. |
VERIFIER L'ENVIRONNEMENT EN TERMES D'ONDES |

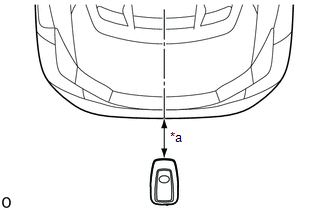

(a) Amener le sous-ensemble d'émetteur de clé électronique à environ 0,7 à 1 m (2,30 à 3,28 pi) de l'antenne de clé électronique (à l'extérieur du compartiment à bagages) puis effectuer une vérification de la fonction d'ouverture/verrouillage de porte de coffre à l'ouverture. Cliquer ici CONSEIL:
|
|
Résultat:
Résultat |
Passer au point |
---|---|
La fonction d'ouverture ne fonctionne pas normalement |
A |
La fonction d'ouverture fonctionne normalement |
B |
B |
AFFECTE PAR LES INTERFERENCES D'ONDES |
|
4. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (TR/B DOOR LOCK SW, TR/B DOOR UNLOCK SW) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Smart Key / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Smart Key > Data List
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
---|---|---|---|---|
Tr/B-Door Lock SW |
Ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage) |
ON ou OFF |
ON: Ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage) enfoncé OFF: Ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage) non enfoncé |
|
Tr/B-Door Unlock SW |
Ensemble de contacteur d'ouverture de porte de coffre (contacteur d'ouverture) |
ON ou OFF |
ON: Ensemble de contacteur d'ouverture de porte de coffre (contacteur d'ouverture) enfoncé OFF: Ensemble de contacteur d'ouverture de porte de coffre (contacteur d'ouverture) non enfoncé |
|
Affichage du tester |
---|
Tr/B-Door Lock SW |
Tr/B-Door Unlock SW |
OK:
L'affichage du Techstream change correctement en réponse au fonctionnement de l'ensemble de contacteur de dispositif d'ouverture de porte de coffre.
INCORRECT |
PASSER AU POINT 9 |
|
5. |
VERIFIER LE MODE DE DIAGNOSTIC DE CLE |
(a) Vérifier l'antenne suivante dans le mode de diagnostic de clé.
Body Electrical > Smart Key > Utility
Affichage du tester |
---|
Communication Check(Key Diag Mode) |
(b) Sélectionner le canal 1 ou 2 et vérifier le mode de diagnostic de clé pour chaque canal. (1) Vérifier l'antenne de clé électronique (à l'extérieur du compartiment à bagages): Lorsque le sous-ensemble d'émetteur de clé électronique est amené dans un rayon de 0,7 à 1 m (2,30 à 3,28 pi) autour de l'antenne de clé électronique (à l'extérieur du compartiment à bagages), vérifier si le signal sonore de commande à distance retentit. CONSEIL:
|
|
Résultat:
Résultat |
Passer au point |
---|---|
Le signal sonore de commande à distance ne retentit pas |
A |
L'avertisseur sonore de commande à distance retentit |
B |
B |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ANTENNE DE CLE ELECTRONIQUE (A L'EXTERIEUR DU COMPARTIMENT A BAGAGES) - ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)) |
(a) Débrancher le connecteur M67 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur M36 de l'antenne de clé électronique (à l'extérieur du compartiment à bagages).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M67-13 (CLG8) - M36-2 (ANTE8) |
En permanence |
En dessous de 1 Ω |
M67-12 (CG8B) - M36-1 (CLGB) |
En permanence |
En dessous de 1 Ω |
M67-13 (CLG8) ou M36-2 (ANTE8) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
M67-12 (CG8B) ou M36-1 (CLGB) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
(d) Rebrancher le connecteur M36 de l'antenne de clé électronique (à l'extérieur du compartiment à bagages).
(e) Rebrancher le connecteur M67 de l'ECU de certification (ensemble d'ECU de clé intelligente).
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
7. |
VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (SORTIE VERS L'ANTENNE DE CLE ELECTRONIQUE (A L'EXTERIEUR DU COMPARTIMENT A BAGAGES)) |

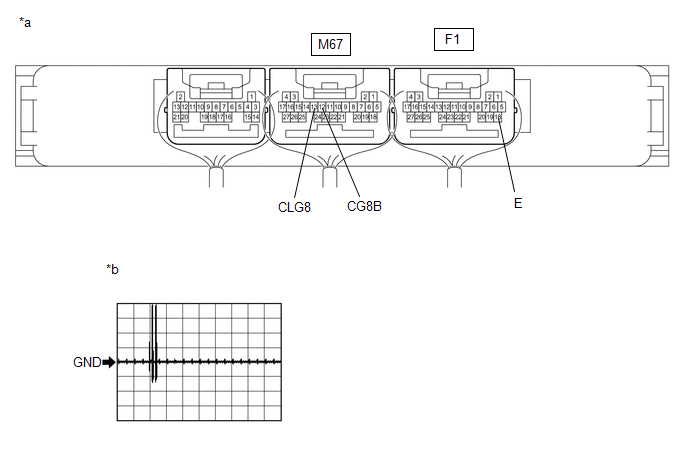

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.
*a |
Pièce constitutive avec faisceau de câbles branché (ECU de certification (ensemble d'ECU de clé intelligente)) |
*b |
Forme d'onde 1 |
OK:
Branchement du tester |
Condition |
Réglage de l'appareil |
Condition spécifiée |
---|---|---|---|
M67-13 (CLG8) - F1-18(E) |
Procédure:
|
2 V/DIV., 500 ms/DIV. |
Génération d'impulsions (cf. forme d'onde 1) |
M67-12 (CG8B) - F1-18(E) |
Procédure:
|
2 V/DIV., 500 ms/DIV. |
Génération d'impulsions (cf. forme d'onde 1) |
OK |
REMPLACER L'ANTENNE DE CLE ELECTRONIQUE (A L'EXTERIEUR DU COMPARTIMENT A BAGAGES) |
|
8. |
VERIFIER LE FONCTIONNEMENT DU VERROUILLAGE A L'OUVERTURE |
(a) Brancher tous les connecteurs, puis s'assurer que la fonction est normale.
Cliquer ici
Résultat:
Résultat |
Passer au point |
---|---|
La fonction d'ouverture ne fonctionne pas normalement |
A |
La fonction d'ouverture fonctionne normalement |
B |
A |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
B |
FIN (LE CONNECTEUR N'ETAIT PAS CORRECTEMENT BRANCHE) |
9. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE - ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ET MASSE DE CARROSSERIE |
(a) Débrancher le connecteur M67 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur S8 de l'ensemble de contacteur d'ouverture de porte de coffre.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M67-27 (TSW6) - S8-1 (L) |
En permanence |
En dessous de 1 Ω |
M67-26 (TSW5) - S8-3 (UL) |
En permanence |
En dessous de 1 Ω |
S8-2 (E) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
M67-26 (TSW5) ou S8-3 (UL) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
M67-27 (TSW6) ou S8-1 (L) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
10. |
VERIFIER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE |
(a) Déposer l'ensemble de contacteur d'ouverture de porte de coffre.
Cliquer ici
(b) Vérifier l'ensemble de contacteur d'ouverture de porte de coffre.
Cliquer ici
INCORRECT |
REMPLACER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE |
|
11. |
VERIFIER LE FONCTIONNEMENT DU VERROUILLAGE A L'OUVERTURE |
(a) Brancher tous les connecteurs, puis s'assurer que la fonction est normale.
Cliquer ici
Résultat:
Résultat |
Passer au point |
---|---|
La fonction d'ouverture ne fonctionne pas normalement |
A |
La fonction d'ouverture fonctionne normalement |
B |
A |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
B |
FIN (LE CONNECTEUR N'ETAIT PAS CORRECTEMENT BRANCHE) |
