Toyota CH-R Revue Technique: Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
  • Immédiatement après avoir reposé les plaquettes de frein à disque avant, la pédale de frein peut sembler souple en raison du jeu entre les plaquettes de frein à disque avant et le disque avant. Enfoncer plusieurs fois la pédale de frein jusqu'à ce que la pédale semble ferme.

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT

REMARQUE:

  • Lors du remplacement de plaquettes de frein à disque avant usées, les cales antibruit de frein à disque avant et les ressorts radiaux de plaquette de frein avant doivent être remplacés en même temps que les plaquettes de frein à disque avant.
  • Reposer les cales antibruit de frein à disque avant dans la bonne position et dans le bon sens.

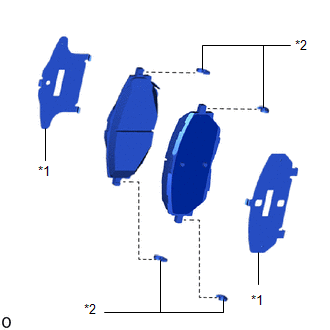

(a) Reposer les cales antigrincement de frein à disque avant sur chaque plaquette de frein.

*1

Cale antigrincement de frein à disque avant

*2

Ressorts radiaux de plaquette de frein avant

(b) Reposer les 2 ressorts radiaux de plaquette de frein avant sur chaque plaquette de frein à disque avant.

2. REPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

ATTENTION:

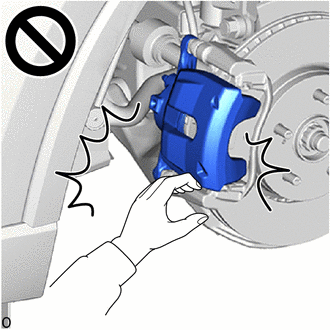

  • Après avoir soulevé l'ensemble de cylindre de frein à disque avant, le mettre en place avant de travailler dessus.
  • L'ensemble de cylindre de frein à disque avant risque de tomber et de causer des blessures graves aux mains ou aux doigts.

(a) Enfoncer le piston de frein à disque avant.

REMARQUE:

  • Veiller à ce que le liquide de frein ne déborde pas du réservoir.
  • Ne pas forcer pour enfoncer le piston de frein à disque avant.

(b) Reposer les 2 plaquettes de frein à disque avant sur la fixation de cylindre de frein à disque avant.

REMARQUE:

Veiller à ce que les surfaces de frottement des plaquettes de frein à disque avant et le disque avant restent exempts d'huile ou de graisse.

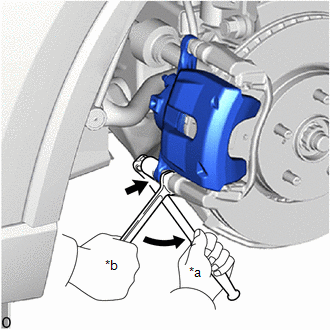

(c) Maintenir la broche coulissante de cylindre de frein à disque avant (côté inférieur) et reposer l'ensemble de cylindre de frein à disque avant sur la fixation de cylindre de frein à disque avant avec un boulon neuf.

Torque:

31,5 N·m {321 kgf·cm, 23 ft·lbf}

*a

Tourner

*b

Maintenir

ATTENTION:

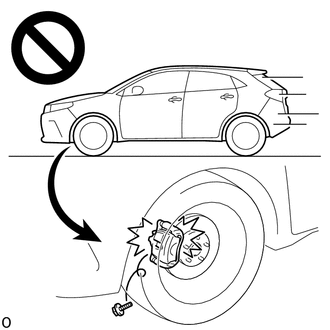

  • Ne pas réutiliser les boulons.
  • En cas de réutilisation des boulons, l'ensemble de cylindre de frein à disque avant risque de se détacher, ce qui entraînerait un accident.

3. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR

Cliquer ici

4. REPOSER LA ROUE AVANT

Cliquer ici
