Toyota CH-R Revue Technique: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
  • Immédiatement après avoir reposé les plaquettes de frein à disque avant, la pédale de frein peut sembler souple en raison du jeu entre les plaquettes de frein à disque avant et le disque avant. Enfoncer plusieurs fois la pédale de frein jusqu'à ce que la pédale semble ferme.

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE AVANT

Cliquer ici

2. DEPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

ATTENTION:

  • Après avoir soulevé l'ensemble de cylindre de frein à disque avant, le mettre en place avant de travailler dessus.
  • L'ensemble de cylindre de frein à disque avant risque de tomber et de causer des blessures graves aux mains ou aux doigts.

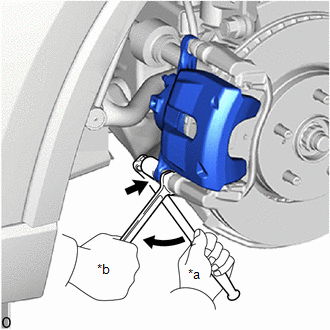

(a) Maintenir la broche coulissante de cylindre de frein à disque avant (côté inférieur) et déposer le boulon.

REMARQUE:

Ne pas froisser ni endommager la canalisation de frein.

*a

Tourner

*b

Maintenir

(b) Tirer sur l'ensemble de cylindre de frein à disque avant vers le haut.

(c) Déposer les 2 plaquettes de frein à disque avant de la fixation de cylindre de frein à disque avant.

3. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT

(a) Retirer la cale antigrincementde frein à disque n° 1 et la cale antigrincementde frein à disque n° 2 de chaque plaquette de frein à disque avant.

(b) Déposer les 2 ressorts radiaux de plaquette de frein avant de chaque plaquette de frein à disque avant.
