Toyota CH-R Revue Technique: Demontage

Toyota CH-R Revue Technique / Systeme De Freinage (autres) / Pompe A Depression / Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE CACHE D'EXTREMITE

(a) A l'aide d'une clé à douille "TORX" T25, déposer les 5 vis et le cache d'extrémité.

REMARQUE:

  • Maintenir l'ensemble de pompe à dépression de manière à ce que sa surface de pose, les autres pièces et le tuyau d'huile ne soit pas endommagés.
  • A mesure que le boîtier de pompe à dépression se déforme lors de l'application de la force, ne pas maintenir ce dernier à l'aide d'un outil tel qu'un étau.
  • A l'aide de la clé à douille T25 "TORX" serrer correctement les vis.
  • Ne pas laisser tomber le cache d'extrémité.
  • Ne pas endommager le cache d'extrémité.

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint torique n° 1.

REMARQUE:

Veiller à ne pas endommager la rainure de pose.

*a

Ruban adhésif de protection

2. DEPOSER LA PALETTE DE POMPE A DEPRESSION

(a) Déposer la palette de pompe à dépression avec les 2 bouchons de palette de pompe à dépression.

REMARQUE:

  • Lors de la réutilisation de la palette de pompe à dépression et des bouchons de palette de pompe à dépression, veiller à prendre note de l'orientation et de la position de pose.
  • Ne pas laisser tomber la palette de pompe à dépression et les bouchons de palette de pompe à dépression.

(b) Déposer les 2 bouchons de la palette de pompe à dépression.

REMARQUE:

  • Lors de la réutilisation de la palette de pompe à dépression et des bouchons de palette de pompe à dépression, veiller à prendre note de l'orientation et de la position de pose.
  • Ne pas laisser tomber la palette de pompe à dépression et les bouchons de palette de pompe à dépression.

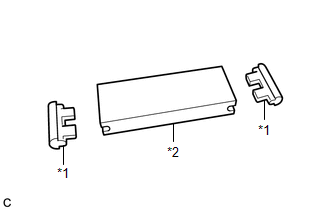

*1

Bouchon de palette de pompe à dépression

*2

Palette de pompe à dépression
