DEMONTAGE

PROCEDURE

1. DEPOSER LE PISTON DE FREIN A DISQUE AVANT

(a) Placer un morceau de tissu entre le piston de frein à disque avant et l'ensemble de cylindre de frein à disque avant.

*a

Chiffon

(b) Appliquer de l'air comprimé pour déposer le piston de frein à disque avant de l'ensemble de cylindre de frein à disque avant.

ATTENTION:

  • Ne pas maintenir l'ensemble de cylindre de frein à disque avant avec une partie de la main entre l'ensemble de cylindre de frein à disque avant et le piston de frein à disque avant.
  • Ne pas mettre une partie de la main devant le piston de frein à disque avant lors de l'utilisation de l'air comprimé car cela peut entraîner de graves blessures.

REMARQUE:

Eviter les éclaboussures de liquide de frein.

2. DEPOSER LE SOUFFLET DE CYLINDRE

(a) Déposer le soufflet de cylindre de l'ensemble de cylindre de frein à disque avant.

REMARQUE:

Veiller à ne pas endommager l'ensemble de cylindre de frein à disque avant.

*a

Ruban adhésif de protection

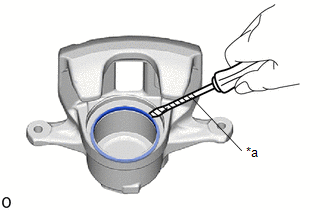

3. DEPOSER LE JOINT DE PISTON

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer le joint de piston de l'ensemble de cylindre de frein à disque avant.

REMARQUE:

Ne pas endommager la surface interne du cylindre, ni la rainure du joint de piston de l'ensemble de cylindre de frein à disque avant.

*a

Ruban adhésif de protection

4. DEPOSER LE CAPUCHON DU BOUCHON DE PURGE DU FREIN A DISQUE AVANT

(a) Enlever le capuchon du bouchon de purge du bouchon de purge du frein à disque avant.

5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE AVANT

(a) Déposer le bouchon de purge du frein à disque avant de l'ensemble de cylindre de frein à disque avant.
