REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LE DISQUE ARRIERE
(a) Aligner les repères d'alignement du disque arrière et de l'ensemble de moyeu d'essieu arrière, et reposer le disque arrière. REMARQUE: Lors du remplacement du disque arrière par un neuf, sélectionner la position de pose présentant l'ovalisation minimum du disque arrière. |
|
2. REPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE
(a) Reposer la fixation de cylindre de frein à disque arrière sur le sous-ensemble de porte-essieu arrière avec les 2 boulons.
Torque:
107 N·m {1 091 kgf·cm, 79 ft·lbf}
3. REPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE
(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence de 2 soufflets pare-poussière de douille de frein à disque arrière neufs.
CONSEIL:
Appliquer 0,3 g (0,01 oz.) minimum de graisse au glycol à base de savon de lithium sur chaque soufflet pare-poussière de douille de frein à disque arrière.
Graisse au glycol à base de savon de lithium |
(b) Reposer les 2 soufflets pare-poussière de douille de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.
4. REPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE
Graisse au glycol à base de savon de lithium |
(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur la surface de contact de la broche coulissante de cylindre de frein à disque arrière n° 1.
(b) Reposer une douille coulissante de cylindre de frein à disque arrière neuve sur la broche coulissante de cylindre de frein à disque arrière n° 1.
Graisse au glycol à base de savon de lithium |
(c) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur la pièce coulissante et sur les surfaces d'étanchéité de la broche coulissante de cylindre de frein à disque arrière n° 1et de la broche coulissante de cylindre de frein à disque arrière n° 2.
(d) Reposer la broche coulissante de cylindre de frein à disque arrière n° 1 et la broche coulissante de cylindre arrière de frein à disque arrière n° 2 sur la fixation de cylindre de frein à disque arrière. |
|
(e) Enfoncer la tige coulissante de cylindre de frein à disque arrière n° 1 et la tige coulissante de cylindre de frein à disque arrière n° 2 dans chaque soufflet pare-poussière de douille de frein à disque arrière pour engager les goupilles sur les soufflets.
5. REPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE
(a) Reposer les 4 plaques de support de plaquette de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.
REMARQUE:
Veiller à reposer la plaque de support de plaquette de frein à disque arrière dans la position et le sens corrects.
6. REPOSER LA CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE
Cliquer ici
7. REPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE
(a) Reposer les 2 plaquettes de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.
REMARQUE:
Reposer la plaquette de frein à disque arrière de manière à ce que la plaque d'indication d'usure de plaquette de frein à disque arrière se trouve sur le côté inférieur du véhicule.
8. REPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE
(a) Maintenir les 2 broches coulissantes de cylindre de frein à disque arrière et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière à l'aide de 2 boulons neufs dans l'ordre indiqué sur le schéma. Torque: 34,5 N·m {352 kgf·cm, 25 ft·lbf} |
|
9. REPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT
(a) Appliquer une fine couche de graisse au glycol à base de savon de lithium sur un nouveau joint torique.
(b) Reposer le joint torique sur l'ensemble de cylindre de frein à disque arrière.
REMARQUE:
Veiller à remplacer le joint torique par un élément neuf lors de la repose de l'ensemble d'actionneur de frein de stationnement.
(c) Al'aide d'une clé à douille à six pans de 5 mm, reposer l'ensemble d'actionneur de frein de stationnement sur l'ensemble de cylindre de frein à disque arrière à l'aide des 2 boulons.
Torque:
11,5 N·m {117 kgf·cm, 8 ft·lbf}
10. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
(a) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur l'ensemble d'actionneur de frein de stationnement.
11. BRANCHER LE FLEXIBLE ARRIERE
(a) Brancher le flexible arrière sur l'ensemble de cylindre de frein à disque arrière à l'aide d'un boulon-raccord neuf et d'un joint d'étanchéité neuf.
Torque:
30,4 N·m {310 kgf·cm, 22 ft·lbf}
REMARQUE:
Reposer correctement le verrou de flexible arrière dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque arrière.
12. PURGER LA CANALISATION DE FREIN
Cliquer ici
13. PURGER L'AIR DE L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE
ATTENTION:
Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air du cylindre de frein à disque arrière.
REMARQUE:
CONSEIL:
(a) Effectuer la procédure pour passer en mode d'un remplacement de plaquette de frein à disque arrière à 5 reprises.
Cliquer ici
(b) Desserrer le frein de stationnement.
(c) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement. |
|
(d) Déposer la grille de ventilation centrale de dessus d'auvent n° 1.
Cliquer ici
(e) Déposer le bouchon d'orifice de remplissage du réservoir de maître-cylindre de frein.
(f) Ajouter du liquide de frein pour maintenir le niveau entre les repères MIN et MAX du réservoir pendant la purge des freins.
REMARQUE:

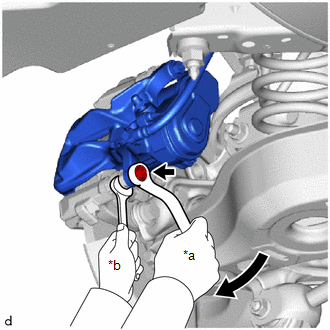

(g) Déposer le boulon et détacher l'ensemble de cylindre de frein à disque arrière (*1). REMARQUE: Maintenir la broche coulissante de cylindre de frein à disque arrière n° 2 libre de tout corps étrangers. |
|
(h) Maintenir l'ensemble de cylindre de frein à disque arrière à l'horizontale puis l'incliner de 45° vers le côté bouchon de purge d'air comme indiqué sur le schéma.(*2) |
|
(i) Reposer provisoirement l'ensemble de cylindre de frein à disque arrière avec le boulon (*3). |
|
(j) Enfoncer la pédale de frein à plusieurs reprises, puis desserrer le bouchon de purge tout en maintenant la pédale de frein enfoncée (*4).
(k) Quand le liquide de frein cesse de s'écouler, serrer le bouchon de purge puis relâcher la pédale de frein.(*5)
(l) Répéter les étapes (*1) à (*5) à 3 reprises.
REMARQUE:
S'il y a encore de l'air dans le système après avoir suivi les étapes (*1) à (*5) à 3 reprises, répéter les étapes (*1) à (*5) jusqu'à évacuer tout l'air.
(m) Serrer complètement le bouchon de purge.
Torque:
11 N·m {112 kgf·cm, 8 ft·lbf}
(n) Reposer l'ensemble de cylindre de frein à disque arrière avec un boulon neuf.
Torque:
34,5 N·m {352 kgf·cm, 25 ft·lbf}
(o) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur l'ensemble d'actionneur de frein de stationnement.
(p) Rechercher d'éventuelles fuites de liquide de frein.
(q) Vérifier le niveau de liquide de frein dans le réservoir.
Cliquer ici
(r) Reposer l'ensemble de bouchon de remplissage du réservoir de maître-cylindre de frein.
(s) Reposer la grille de ventilation centrale de dessus d'auvent n° 1.
Cliquer ici
14. REPOSER LA ROUE ARRIERE
Cliquer ici
15. RECUPERATION DES CONDITIONS NORMALES DE FONCTIONNEMENT
Cliquer ici
