DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DEPOSER LA ROUE ARRIERE

Cliquer ici

3. EXECUTER LE MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE

Cliquer ici

4. VIDANGER LE LIQUIDE DE FREIN

REMARQUE:

Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

5. DETACHER LE FLEXIBLE ARRIERE

(a) Déposer le boulon-raccord et le joint d'étanchéité puis débrancher le flexible arrière de l'ensemble de cylindre de frein à disque arrière.

6. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

(a) Débrancher l'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

REMARQUE:

  • Avant d'effectuer cette opération, éliminer la saleté ou les corps étrangers autour du connecteur.
  • Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.

7. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT

(a) A l'aide d'une clé à douille à six pans de 5 mm, déposer les 2 boulons et l'ensemble d'actionneur de frein de stationnement de l'ensemble de cylindre de frein à disque arrière.

REMARQUE:

  • S'assurer qu'il n'y a pas de fuites de liquide de frein à l'arrière de l'ensemble de cylindre de frein à disque arrière.
  • S'il y a des fuites de liquide de frein, remplacer l'ensemble de cylindre de frein à disque arrière.

(b) Déposer le joint torique de l'ensemble de cylindre de frein à disque arrière.

8. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Maintenir les 2 broches coulissantes de cylindre de frein à disque arrière et déposer les 2 boulons et l'ensemble de cylindre de frein à disque arrière.

*a

Tourner

*b

Maintenir

9. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

(a) Déposer les 2 plaquettes de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

10. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

Cliquer ici

11. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE

(a) Déposer les 4 plaques de support de plaquette de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

REMARQUE:

Chaque plaque de support de plaquette de frein à disque arrière a une forme différente. S'assurer de tracer un repère d'identification sur chaque plaque de support de plaquette de frein à disque arrière afin de pouvoir les reposer dans leur position d'origine.

12. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Déposer la broche coulissante de cylindre de frein à disque arrière n° 1 et la broche coulissante de cylindre de frein à disque arrière n° 2 de la fixation de cylindre de frein à disque arrière.

*1

Broche coulissante de cylindre de frein à disque arrière n° 1

*2

Broche coulissante de cylindre de frein à disque arrière n° 2

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer la douille coulissante de cylindre de frein à disque arrière de la broche coulissante de cylindre de frein à disque arrière n° 2.

REMARQUE:

Ne pas endommager la broche coulissante de cylindre de frein à disque arrière n° 2.

*a

Ruban adhésif de protection

13. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE

(a) Déposer les 2 soufflets pare-poussière de douille de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

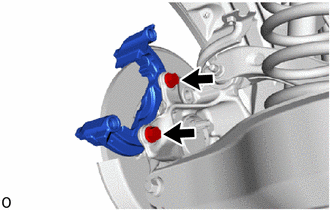

14. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Déposer les 2 boulons et la fixation de cylindre de frein à disque arrière du sous-ensemble de porte-essieu arrière.

15. DEPOSER LE DISQUE ARRIERE

(a) Tracer des repères d'alignement sur le disque arrière et sur l'ensemble de moyeu d'essieu et de roulement arrière.

*a

Repère d'alignement

(b) Déposer le disque arrière de l'ensemble de roulement et de moyeu d'essieu arrière.
