DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air du cylindre de frein à disque arrière.

    Cliquer ici

  • Veiller à ne pas rayer, endommager ni appliquer une force excessive sur l'une des pièces constitutives internes du cylindre de frein à disque arrière gauche.
  • Afin d'éviter que l'intérieur du cylindre de frein à disque arrière gauche devienne rouillé, effectuer la dépose et la repose du piston de frein à disque arrière rapidement.
  • Ne pas nettoyer l'intérieur du cylindre de frein à disque arrière gauche à l'aide de nettoyant pour frein.
  • Ne pas déposer de pièces, sauf spécification contraire, et ne déposer que les pièces indiquées.
  • Lors du démontage du cylindre de frein à disque arrière gauche, veiller à passer en mode de remplacement de plaquette.

    Cliquer ici

PROCEDURE

1. DEPOSER LE SOUFFLET DE CYLINDRE

(a) A l'aide d'un tournevis à tête fine dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le soufflet de cylindre du cylindre de frein à disque arrière.

REMARQUE:

Veiller à ne pas érafler ni endommager l'intérieur du cylindre de frein à disque arrière gauche ni la rainure de pose du soufflet de cylindre.

*a

Ruban adhésif de protection

2. DEPOSER LE PISTON DE FREIN A DISQUE ARRIERE

(a) Pour éviter les éraflures ou autres détériorations, introduire un morceau de tissu, etc, entre le piston de frein à disque arrière et le cylindre de frein à disque arrière.

*a

Chiffon

(b) A l'aide d'air comprimé, insuffler progressivement de l'air pour déposer le piston de frein à disque arrière du cylindre de frein à disque arrière.

ATTENTION:

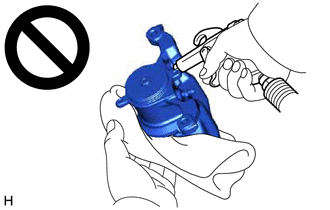

  • Ne pas maintenir le cylindre de frein à disque arrière avec une partie de la main entre le cylindre de frein à disque arrière et le piston de frein à disque arrière.
  • Ne pas mettre une partie de la main devant le piston de frein à disque arrière lors de l'utilisation de l'air comprimé car cela peut entraîner de graves blessures.

REMARQUE:

Eviter les éclaboussures de liquide de frein.

3. DEPOSER LE JOINT DE PISTON

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque arrière.

REMARQUE:

  • Veiller à ne pas endommager la surface intérieure, ni la rainure du joint de piston du cylindre de frein à disque arrière.
  • Empêcher l'écrou de tourner. Si l'écrou tourne accidentellement, le replacer dans sa position d'origine.

*a

Ruban adhésif de protection

*b

Ecrou

4. DEPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(a) Enlever le capuchon de bouchon de purge de frein à disque arrière et le bouchon de purge de frein à disque arrière.

5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(a) Déposer le bouchon de purge du frein à disque arrière de l'ensemble de cylindre de frein à disque arrière.
