Toyota CH-R Revue Technique: Coupure dans le circuit du relais de moteur ABS (C146C)

DESCRIPTION

Le relais du moteur ABS assure l'alimentation électrique du moteur de pompe. Alors que l'ABS est activé, l'ECU de contrôle de dérapage active le relais de moteur ABS epour faire fonctionner le moteur de pompe.

Si la tension fournie au relais de moteur ABS (+BM) est trop basse suite à une basse tension de la batterie ou de l'alternateur, il est possible que ce DTC soit enregistré.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C146C

Coupure dans le circuit du relais de moteur ABS

L'une des conditions suivantes est détectée:

  • Lors de l'activation du relais de moteur ABS, aucune tension n'est fournie au moteur de pompe.
  • Lorsque le relais de moteur ABS n'est pas activé, la tension du moteur de pompe est élevée.
  • L'ECU de contrôle de dérapage considère que le moteur de pompe ne fonctionne pas normalement.
  • Fusible ABS MTR N° 1
  • Circuit du relais du moteur ABS
  • Relais de moteur ABS (ensemble d'actionneur de frein)
Conditions de détection de DTC: C146C


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Condition de diagnostic

-

-

-

-

Etat du dysfonctionnement

Lors de l'activation du relais de moteur ABS, aucune tension n'est fournie au moteur de pompe.

â—‹

-

-

Lorsque le relais de moteur ABS n'est pas activé, la tension du moteur de pompe est élevée.

-

â—‹

-

L'ECU de contrôle de dérapage considère que le moteur de pompe ne fonctionne pas normalement.

-

-

â—‹

Durée de détection

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • En cas de remplacement de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), effectuer l'apprentissage de la variante du système.

    Cliquer ici

  • Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

CONSEIL:

Si le C1241 et/ou C1417 est émis en même temps que le code C146C, vérifier et réparer d'abord les organes incriminés par le C1241 et/ou C1417.

pour C1241: Cliquer ici

pour C1417: Cliquer ici

PROCEDURE

1.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (ABS MOTOR RELAY)

(a) Brancher le Techstream sur le DLC3.

(b) Faire démarrer le moteur.

(c) Sélectionner l'Active Test à l'aide du Techstream.

Cliquer ici

Chassis > ABS/VSC/TRAC/EPB > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Motor Relay

Relais de moteur ABS

Relais ON / OFF

Le bruit de fonctionnement du moteur est audible

Chassis > ABS/VSC/TRAC/EPB > Active Test

Affichage du tester

Motor Relay

(d) Vérifier le bruit de fonctionnement du moteur de pompe lors de son activation à l'aide du Techstream.

Résultat:

Résultat

Passer au point

Un bruit de fonctionnement se fait entendre.

A

Aucun bruit ne se fait entendre.

B

B

PASSER AU POINT 3

A

2.

CONFIRMER A NOUVEAU LE DTC

CONSEIL:

Ce code est enregistré en cas de problème dans l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

Le relais de moteur ABS est intégré à l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

Dans ces conditions, il est impossible d'effectuer la vérification du relais de moteur et de l'unité du relais de moteur. Veiller à vérifier si le DTC est de nouveau émis avant de remplacer l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(a) Mettre le contacteur d'allumage en position OFF.

(b) Supprimer les DTC.

Cliquer ici

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

(c) Mettre le contacteur d'allumage en position OFF.

(d) Faire démarrer le moteur.

(e) Conduire le véhicule à une vitesse de 40 km/h (25 mi/h) minimum pendant au moins 30 secondes.

(f) Vérifier si le même DTC est émis.

Cliquer ici

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C146C n'est pas émis.

A

Le DTC C146C est émis.

B

CONSEIL:

  • Si un signal de vitesse minimum de 40 km/h (25 mi/h) est reçu par l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) alors que le contacteur d'allumage en position ON, l'ECU de contrôle de dérapage réalise un autodiagnostic du circuit du moteur.
  • Si un code de système normal est émis (aucun code de dysfonctionnement n'est émis), secouer légèrement les connecteurs, les faisceaux de câbles et les fusibles de l'ensemble d'actionneur de frein.
  • Si un DTC est émis pendant la secousse d'un connecteur ou du faisceau de câbles de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), vérifier et réparer le connecteur ou le faisceau de câbles.
  • S'il n'y a pas de DTC en s'assurant que le lorsque les DTC ont été émis, la recherche d'éventuels problèmes intermittents il est nécessaire, car il se peut qu'il y ait d'origine si les DTC ont été enregistrés suite à un mauvais raccordement de la borne du connecteur.
A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE +BM)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

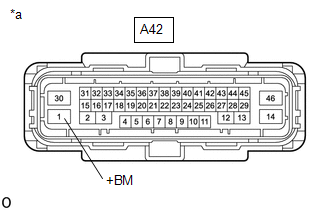

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) Débrancher le connecteur A42 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A42-1 (+BM) - Masse de carrosserie

En permanence

11 à 14 V

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT +BM)

OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE GND2)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A42-14 (GND2) - Masse de carrosserie

En permanence

En dessous de 1 Ω

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

OK

REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT GND2)
