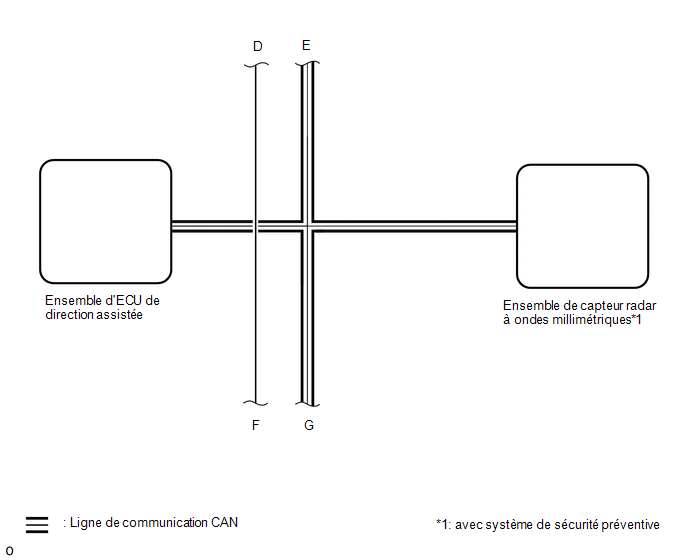

SCHEMA DU SYSTEME

ECU de transmission (émetteur)

ECU de réception

Signal

Méthode de communication

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Capteur d'angle de braquage

Signal de demande du capteur d'angle de braquage

Ligne de communication CAN

Capteur d'angle de braquage

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal du capteur d'angle de braquage

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

Signal de demande de capteur d'embardée et d'accélération

Ligne de communication CAN

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal d'embardée et d'accélération

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECM
  • Signal de vitesse de rotation des roues
  • Signal des données VSC

Ligne de communication CAN

ECM

ECU de contrôle de dérapage (ensemble d'actionneur de frein)
  • Signal de rapport engagé
  • Signal de position du papillon
  • Signal de régime moteur
  • Signal de diagnostic (circuit des bornes TC)

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble d'ECU de direction assistée

Signal des données VSC

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble de combiné d'instruments
  • Signal du témoin ABS
  • Signal du témoin du système de freinage (témoin rouge)
  • Signal du témoin VSC OFF
  • Signal d'écran multifonction (message TRAC OFF)
  • Signal du témoin de dérapage
  • Signal de vitesse de rotation des roues
  • Signal du témoin de maintien de freinage en veille
  • Signal du témoin de maintien de freinage en fonctionnement

Ligne de communication CAN
