Pieces Constitutives

PIECES CONSTITUTIVES

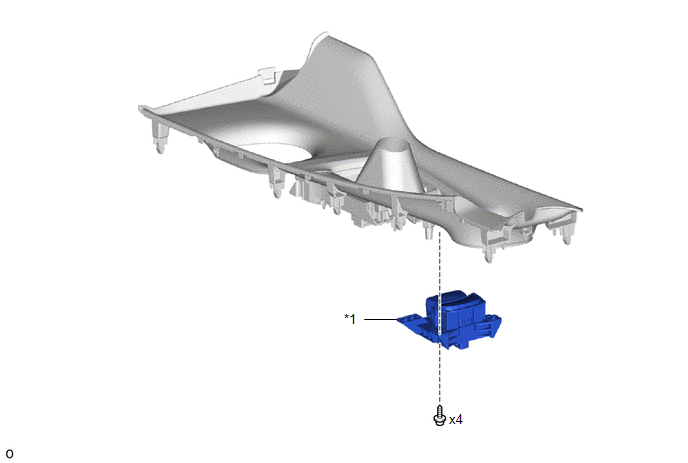

SCHEMA

*1

CONTACTEUR VSC OFF (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

-

-

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR VSC OFF (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) (pour LHD)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

13 (+) - 8 (E)

Contacteur enfoncé

En dessous de 1 Ω

13 (+) - 8 (E)

Contacteur relâché

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur VSC OFF (ensemble de contacteur de frein de stationnement électrique).

*a

Pièce constitutive sans faisceau de câbles branché

(contacteur VSC OFF (ensemble de contacteur de frein de stationnement électrique))

2. VERIFIER LE CONTACTEUR VSC OFF (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) (pour RHD)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

11 (+) - 8 (E)

Contacteur enfoncé

En dessous de 1 Ω

11 (+) - 8 (E)

Contacteur relâché

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur VSC OFF (ensemble de contacteur de frein de stationnement électrique).

*a

Pièce constitutive sans faisceau de câbles branché

(contacteur VSC OFF (ensemble de contacteur de frein de stationnement électrique))
