Toyota CH-R Revue Technique: La vitre électrique arrière gauche ne fonctionne pas via le contacteur de lève-vitre électrique arrière gauche

Toyota CH-R Revue Technique / Vitres / Fenetres / Systeme De Commande De Vitre Electrique / La vitre électrique arrière gauche ne fonctionne pas via le contacteur de lève-vitre électrique arrière gauche

DESCRIPTION

Lorsque le contacteur d'allumage est en position ON, l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) est actionné par l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche). L'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) remplit les fonctions de moteur, de lève-vitre et d'ECU.

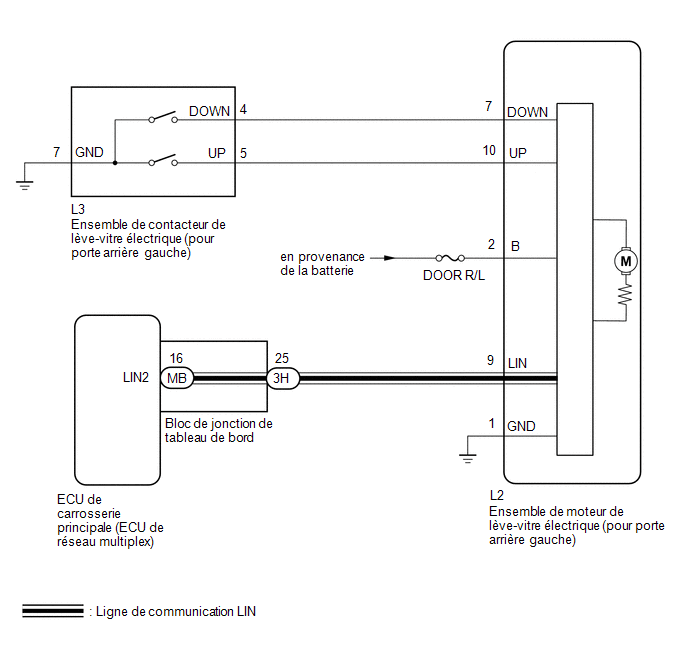

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Le système de commande de lève-vitre électrique utilise le système de communication LIN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Procéder à la recherche de pannes du système de commande de lève-vitre électrique après s'être assuré que le système de communication fonctionne correctement.
Cliquer ici
Si l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) a été remplacé par un élément neuf, initialiser le système de commande de vitre électrique.
Cliquer ici
S'assurer que le contacteur de verrouillage de vitre est en position OFF avant de réaliser la procédure suivante.
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
Si l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) a été remplacée, se reporter à la section relative à l'enregistrement.*1
Cliquer ici
- *1: avec système de clé intelligente

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MAIN BODY)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Main Body > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Communication RL-Door Motor	Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)	STOP ou OK	STOP: Communication interrompue OK: Communication normale	-

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Communication RL-Door Motor

Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

STOP ou OK

STOP: Communication interrompue

OK: Communication normale

Body Electrical > Main Body > Data List

Affichage du tester
Communication RL-Door Motor

OK:

OK s'affiche pour chaque élément de la data list ci-dessus.

INCORRECT

PASSER AU SYSTEME DE COMMUNICATION LIN (Suivre la procédure Comment utiliser la recherche de pannes)

2.	RELEVER LA VALEUR AFFICHEE PAR LE TECHSTREAM (RL-DOOR MOTOR)

(a) Sélectionner les menus suivants: Body Electrical / RL-Door Motor / Data List.

(b) Relever la Data List en suivant les indications du Techstream.

Body Electrical > RL-Door Motor > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
RL Door P/W Up SW	Signal de contacteur de fermeture manuelle de vitre électrique de porte arrière gauche	OFF ou ON	OFF: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche n'est pas actionné ON: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche est actionné	-
RL Door P/W Down SW	Signal de contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche	OFF ou ON	OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche n'est pas actionné ON: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche est actionné	-

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RL Door P/W Up SW

Signal de contacteur de fermeture manuelle de vitre électrique de porte arrière gauche

OFF ou ON

OFF: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche n'est pas actionné

ON: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche est actionné

RL Door P/W Down SW

Signal de contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche

OFF ou ON

OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche n'est pas actionné

ON: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche est actionné

Body Electrical > RL-Door Motor > Data List

Affichage du tester
RL Door P/W Up SW
RL Door P/W Down SW

OK:

Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.

INCORRECT

PASSER AU POINT 4

3.	EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (RL-DOOR MOTOR)

(a) Sélectionner les menus suivants: Body Electrical / RL-Door Motor / Active Test.

(b) Effectuer l'Active Test en suivant les indications du Techstream.

ATTENTION:

Lors de ce test, veiller à ne pas se blesser avec des pièces du véhicule en mouvement. Pendant l'Active Test, la fonction anticoincement ne fonctionne pas.

Body Electrical > RL-Door Motor > Active Test

Affichage du tester	Objet de la mesure	Plage de commande	Note de diagnostic
Power Window	Vitre électrique	OFF / DOWN / UP	-

Body Electrical > RL-Door Motor > Active Test

Affichage du tester
Power Window

OK:

La vitre électrique de porte arrière gauche fonctionne normalement.

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

INCORRECT

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE)

4.	VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE ARRIERE GAUCHE)

(a) Déposer l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche).

Cliquer ici

(b) Vérifier l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche).

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE GAUCHE)

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE GAUCHE) - MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE) ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur L2 de l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard

Branchement du tester	Condition	Condition spécifiée
L3-5 (UP) - L2-10 (UP)	En permanence	En dessous de 1 Ω
L3-5 (UP) ou L2-10 (UP) - Masse de carrosserie	En permanence	10 kΩ minimum
L3-4 (DOWN) - L2-7 (DOWN)	En permanence	En dessous de 1 Ω
L3-4 (DOWN) ou L2-7 (DOWN) - Masse de carrosserie	En permanence	10 kΩ minimum
L3-7 (GND) - Masse de carrosserie	En permanence	En dessous de 1 Ω

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
