Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

*2

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

*3

PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté conducteur)

Cliquer ici

2. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) Déposer les 3 vis et l'ensemble de contacteur principal de réseau multiplex.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) S'assurer que la LED s'allume.

(1) Appliquer la tension de la batterie à l'ensemble de contacteur principal de réseau multiplex et s'assurer que la LED s'allume.

OK:

Branchement de la batterie

Condition spécifiée

Batterie positive (+) → 3 (ILL+)

Batterie négative (-) → 13 (ILL-)

Le LED s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de réseau multiplex.

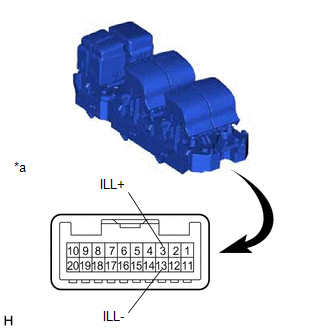

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur principal de réseau multiplex)

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) Reposer l'ensemble de contacteur principal de réseau multiplex avec les 3 vis.

2. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté conducteur)

Cliquer ici
