Toyota CH-R Revue Technique: Verification

Toyota CH-R Revue Technique / Retroviseurs (ext) / Retroviseur Exterieur / Verification

VERIFICATION

PROCEDURE

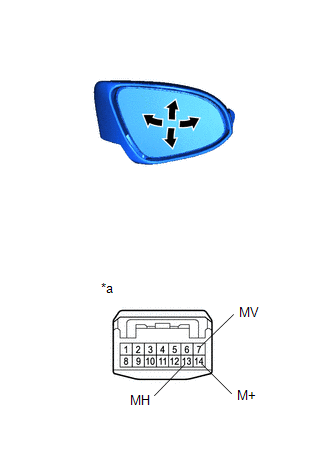

1. VERIFIER L'ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

(a) Vérifier le fonctionnement de la surface du rétroviseur.

(1) Appliquer la tension et vérifier le fonctionnement de l'ensemble de rétroviseur extérieur gauche.

OK:

Branchement de la batterie

Condition spécifiée

Batterie positive (+) → Borne 7 (MV)

Batterie négative (-) → Borne 14 (M+)

Tourne vers le haut

Batterie positive (+) → Borne 14 (+) (M+)

Batterie négative (-) → Borne 7 (MV)

Tourne vers le bas

Batterie positive (+) → Borne 13 (MH)

Batterie négative (-) → Borne 14 (M+)

Tourne à droite

Batterie positive (+) → Borne 14 (+) (M+)

Batterie négative (-) → Borne 13 (MH)

Tourne à gauche

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur extérieur gauche.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur gauche)

(b) Vérifier le fonctionnement du rétroviseur chauffant.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

8 (+) - 9 (-)

25°C (77°F)

8,5 à 11,5 Ω

Si le résultat n'est pas conforme aux spécifications, vérifier le rétroviseur extérieur gauche.

(2) Brancher un câble de la borne positive (+) de la batterie sur la borne 8 et le câble de la borne négative (-) sur la borne 9 puis s'assurer que le rétroviseur chauffe.

CONSEIL:

Le rétroviseur met peu de temps pour chauffer.

OK:

Le rétroviseur chauffe.

Si le résultat n'est pas conforme aux spécifications, vérifier le rétroviseur extérieur gauche.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur gauche)

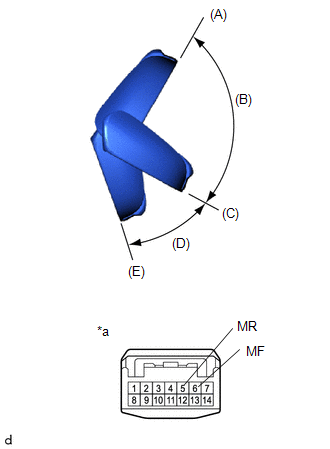

(c) Vérifier le fonctionnement du rétroviseur rabattable. (avec rétroviseur de rabattement électrique)

REMARQUE:

  • Débrancher et rebrancher la batterie entre les vérifications de chaque position du rétroviseur.
  • La position du rétroviseur ne peut être modifiée manuellement lorsque la batterie est branchée. Débrancher d'abord la batterie pour modifier la position du rétroviseur manuellement.
  • Si le moteur est toujours alimenté, même après chaque vérification de position de rétroviseur, cela peut provoquer un dysfonctionnement du moteur. Veiller à débrancher la batterie immédiatement après avoir effectué chaque vérification de position de rétroviseur.

(1) Débrancher le connecteur de l'ensemble de rétroviseur extérieur gauche.

(2) pour chaque position: Débrancher la batterie, ajuster la position du rétroviseur manuellement, brancher la batterie et vérifier le mouvement du rétroviseur rabattable.

OK:

Branchement de la batterie

Condition

Condition spécifiée

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position avant (A)

Se déplace de (A) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position avant (A)

Ne bouge pas

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position entre la position avant (A) et la position de conduite (C)

Se déplace de (B) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position entre la position avant (A) et la position de conduite (C)

Se déplace de (B) à (A)

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position de conduite (C)

Se déplace de (C) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position de conduite (C)

Ne bouge pas

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position entre la position de conduite (C) et la position rabattue (E)

Se déplace de (D) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position entre la position de conduite (C) et la position rabattue (E)

Se déplace de (D) à (C)

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position rabattue (E)

Ne bouge pas

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position rabattue (E)

Se déplace de (E) à (C)

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur extérieur gauche.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur gauche)

2. VERIFIER L'ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT

(a) Vérifier le fonctionnement de la surface du rétroviseur.

(1) Appliquer la tension et vérifier le fonctionnement de l'ensemble de rétroviseur extérieur droit.

OK:

Branchement de la batterie

Condition spécifiée

Batterie positive (+) → Borne 7 (MV)

Batterie négative (-) → Borne 14 (M+)

Tourne vers le haut

Batterie positive (+) → Borne 14 (+) (M+)

Batterie négative (-) → Borne 7 (MV)

Tourne vers le bas

Batterie positive (+) → Borne 13 (MH)

Batterie négative (-) → Borne 14 (M+)

Tourne à gauche

Batterie positive (+) → Borne 14 (+) (M+)

Batterie négative (-) → Borne 13 (MH)

Tourne à droite

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur extérieur droit.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur droit)

(b) Vérifier le fonctionnement du rétroviseur chauffant.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

8 (+) - 9 (-)

25°C (77°F)

8,5 à 11,5 Ω

Si le résultat n'est pas conforme aux spécifications, vérifier le rétroviseur extérieur droit.

(2) Brancher un câble de la borne positive (+) de la batterie sur la borne 8 et le câble de la borne négative (-) sur la borne 9 puis s'assurer que le rétroviseur chauffe.

CONSEIL:

Le rétroviseur met peu de temps pour chauffer.

OK:

Le rétroviseur chauffe.

Si le résultat n'est pas conforme aux spécifications, vérifier le rétroviseur extérieur droit.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur droit)

(c) Vérifier le fonctionnement du rétroviseur rabattable. (avec rétroviseur de rabattement électrique)

REMARQUE:

  • Débrancher et rebrancher la batterie entre les vérifications de chaque position du rétroviseur.
  • La position du rétroviseur ne peut être modifiée manuellement lorsque la batterie est branchée. Débrancher d'abord la batterie pour modifier la position du rétroviseur manuellement.
  • Si le moteur est toujours alimenté, même après chaque vérification de position de rétroviseur, cela peut provoquer un dysfonctionnement du moteur. Veiller à débrancher la batterie immédiatement après avoir effectué chaque vérification de position de rétroviseur.

(1) Débrancher le connecteur de l'ensemble de rétroviseur extérieur droit.

(2) pour chaque position: Débrancher la batterie, ajuster la position du rétroviseur manuellement, brancher la batterie et vérifier le mouvement du rétroviseur rabattable.

OK:

Branchement de la batterie

Condition

Condition spécifiée

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position avant (A)

Se déplace de (A) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position avant (A)

Ne bouge pas

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position entre la position avant (A) et la position de conduite (C)

Se déplace de (B) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position entre la position avant (A) et la position de conduite (C)

Se déplace de (B) à (A)

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position de conduite (C)

Se déplace de (C) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position de conduite (C)

Ne bouge pas

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position entre la position de conduite (C) et la position rabattue (E)

Se déplace de (D) à (E)

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position entre la position de conduite (C) et la position rabattue (E)

Se déplace de (D) à (C)

Batterie positive (+) → Borne 5 (MR)

Batterie négative (-) → Borne 6 (MF)

Position rabattue (E)

Ne bouge pas

Batterie positive (+) → Borne 6 (MF)

Batterie négative (-) → Borne 5 (MR)

Position rabattue (E)

Se déplace de (E) à (C)

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur extérieur droit.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur droit)
    Depose
    DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gau ...

    Remontage
    REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté ...
