Toyota CH-R Revue Technique: Cache De Retroviseur Exterieur

Toyota CH-R Revue Technique / Retroviseurs (ext) / Cache De Retroviseur Exterieur

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LE RETROVISEUR EXTERIEUR

Cliquer ici

2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR

(a) Libérer les griffes et les guides pour déposer le cache de rétroviseur extérieur, comme indiqué sur le schéma.

Déposer dans ce sens

Pieces Constitutives

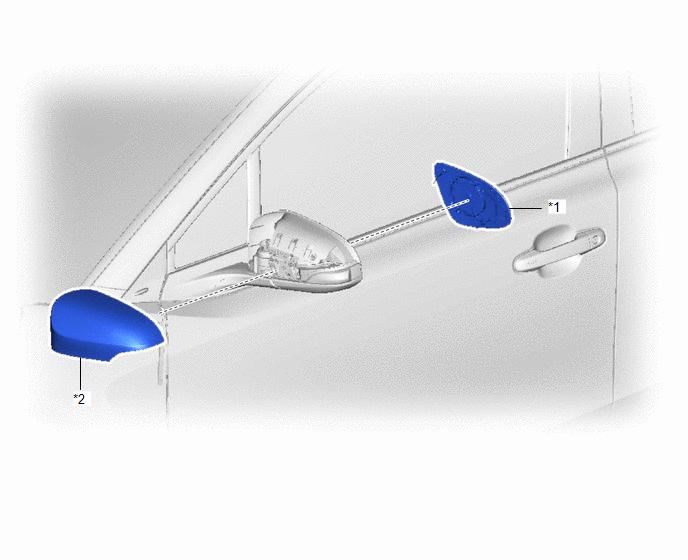

PIECES CONSTITUTIVES

SCHEMA

*1

RETROVISEUR EXTERIEUR

*2

CACHE DE RETROVISEUR EXTERIEUR

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR

(a) Engager les guides et les griffes pour reposer le cache de rétroviseur extérieur, comme indiqué sur le schéma.

Poser dans ce sens

2. REPOSER LE RETROVISEUR EXTERIEUR

Cliquer ici
