Toyota CH-R Revue Technique: Remontage

REMONTAGE

PROCEDURE

1. REPOSER L'EMBLEME DE PORTE DE COFFRE N° 1

Cliquer ici

2. REPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 2

Cliquer ici

3. REPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 1 (avec repère de marque)

Cliquer ici

4. REPOSER LA GARNITURE DE FEU ARRIERE

Cliquer ici

5. REPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE

Cliquer ici

6. REPOSER L'ENSEMBLE DE FEU ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

7. REPOSER LA PROTECTION DE PANNEAU DE PORTE DE COFFRE N° 2

(a) Nettoyer la surface de pose du véhicule.

(b) Déposer la feuille de protection d'une protection neuve de panneau de porte de coffre n° 2.

(c) Engager les agrafes pour reposer la protection de panneau de porte de coffre n° 2.

Ruban adhésif double face

(d) Appuyer sur la zone de ruban adhésif double face de la protection de panneau de porte de coffre n° 2.

8. REPOSER LA PROTECTION DE PANNEAU DE PORTE DE COFFRE N° 1

CONSEIL:

Procéder de la même manière pour la protection de panneau de porte de coffre n° 2.

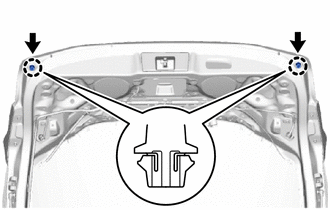

9. REPOSER L'ASSISE DE PANNEAU DE PORTE DE COFFRE

(a) Engager les griffes pour reposer les 2 coussinets de panneau de porte arrière.

10. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (avec système de moniteur de rétrovision)

Cliquer ici

11. REPOSER LE DISPOSITIF DE RETENUE DE GARNISSAGE DE PORTE DE COFFRE N° 2 (sans système de moniteur de rétrovision)

(a) Engager les griffes pour reposer le dispositif de retenue de garnissage de porte de coffre n° 2.

12. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

Cliquer ici

13. REPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

Cliquer ici

14. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

Cliquer ici

15. REPOSER LE GICLEUR DE LAVE-GLACE ARRIERE

Cliquer ici

16. REPOSER L'ENSEMBLE DE SPOILER ARRIERE

Cliquer ici

17. REPOSER LA BUTEE INFERIEURE DE PORTE DE COFFRE

(a) Engager le guide et reposer la butée inférieure de porte de coffre.

(b) Poser un boulon neuf.

Torque:

7,2 N·m {73 kgf·cm, 64 in·lbf}

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

18. REPOSER L'OEILLET DE MOTEUR D'ESSUIE-GLACE ARRIERE

Cliquer ici

19. REPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE

Cliquer ici

20. REPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE ARRIERE

Cliquer ici

21. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE

Cliquer ici

22. REPOSER LE CACHE DE SERRURE DE PORTE DE COFFRE

(a) Nettoyer la surface de pose du véhicule.

(b) Déposer la feuille de protection d'un nouveau cache de serrure de porte de coffre.

(c) Engager les griffes pour reposer le cache de serrure de porte de coffre.

Ruban adhésif double face

(d) Appuyer sur la zone de ruban adhésif double face du cache de verrou de porte de coffre.

23. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE GAUCHE

(a) Engager les griffes pour reposer le cache d'orifice de visite de porte de coffre gauche.

24. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

25. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 3

(a) Engager les griffes pour reposer le cache d'orifice de visite de porte arrière n° 3.

26. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 2

CONSEIL:

Procéder de la même manière que pour le cache d'orifice de visite de porte de coffre n° 1.

27. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 1

(a) Engager les griffes pour reposer le cache d'orifice de visite de porte arrière n° 1.

28. REPOSER LA POIGNEE DE FERMETURE DE PORTE

(a) Engager les griffes pour reposer la poignée de fermeture de porte, comme indiqué sur le schéma. CONSEIL: Ouvrir complètement la porte de coffre, et veiller à orienter la flèche présente sur la poignée de fermeture de porte de coffre vers le haut.

29. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

(a) Engager les agrafes pour reposer l'ensemble de panneau d'habillage de porte de coffre.

30. REPOSER LE CROCHET DE GARNISSAGE D'HABILLAGE DE PLAGE ARRIERE

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

(a) Reposer le crochet de garnissage de plage arrière.

(b) Reposer la vis.

31. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

(a) Engager les griffes et les agrafes pour poser le garnissage latéral gauche de porte de coffre.

32. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

33. REPOSER L'ENSEMBLE DE PANNEAU SUPERIEUR D'HABILLAGE DE PORTE DE COFFRE

(a) Engager les griffes et les agrafes pour reposer l'ensemble de panneau supérieur d'habillage de porte de coffre.

34. REPOSER L'ENSEMBLE DE COUVRE-CAISSE (avec couvre-caisse)

Cliquer ici

35. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE (avec habillage de plage arrière)

Cliquer ici
