Toyota CH-R Revue Technique: Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE (avec habillage de plage arrière)

Cliquer ici

2. DEPOSER L'ENSEMBLE DE COUVRE-CAISSE (avec couvre-caisse)

Cliquer ici

3. DEPOSER L'ENSEMBLE DE PANNEAU SUPERIEUR D'HABILLAGE DE PORTE DE COFFRE

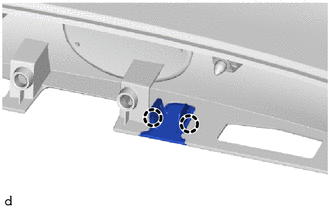

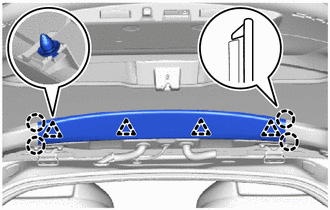

(a) Libérer les griffes et les agrafes pour déposer l'ensemble de panneau supérieur d'habillage de porte de coffre.

4. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

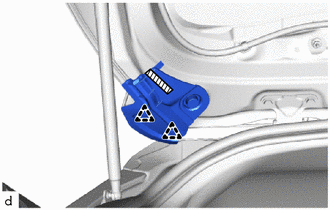

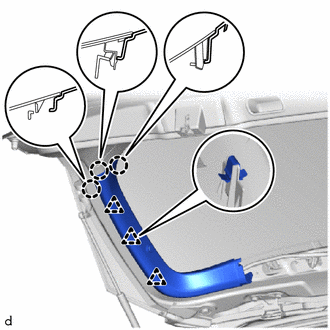

(a) Libérer les griffes et les agrafes pour déposer le garnissage latéral gauche de porte de coffre.

5. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

6. DEPOSER LE CROCHET DE GARNISSAGE D'HABILLAGE DE PLAGE ARRIERE

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

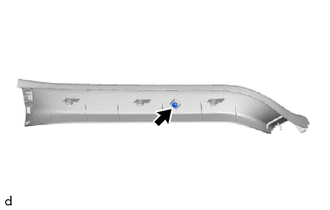

(a) Déposer la vis.

(b) Déposer le crochet de garnissage de plage arrière.

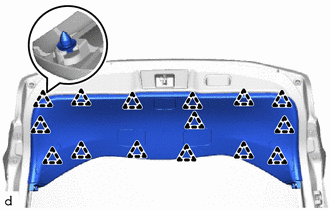

7. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

(a) Libérer les agrafes pour déposer l'ensemble de panneau d'habillage de porte de coffre.

8. DEPOSER LA POIGNEE DE FERMETURE DE PORTE

(a) A l'aide d'un extracteur de moulure D, libérer les griffes pour déposer la poignée de fermeture de porte.

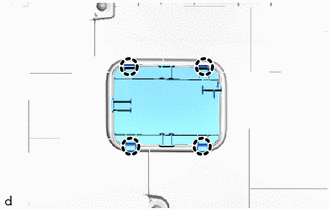

9. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 1

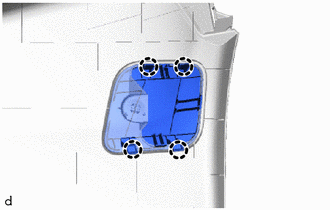

(a) Libérer les griffes pour déposer le cache d'orifice de visite de porte arrière n° 1.

10. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 2

CONSEIL:

Procéder de la même manière que pour le cache d'orifice de visite de porte de coffre n° 1.

11. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 3

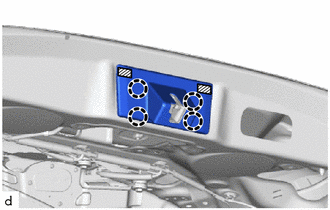

(a) Libérer les griffes pour déposer le cache d'orifice de visite de porte arrière n° 3.

12. DEPOSER LE CACHE D'ORIFICE DE VISITE GAUCHE DE PORTE DE COFFRE

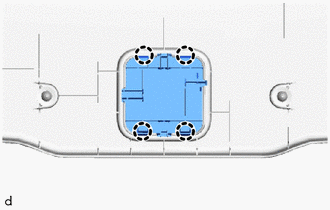

(a) Libérer les griffes pour déposer le cache d'orifice de visite gauche de porte de coffre.

13. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

14. DEPOSER LE CACHE DE SERRURE DE PORTE DE COFFRE

(a) Libérer les griffes.

Ruban adhésif double face

(b) Déposer le ruban adhésif double face et le cache de serrure de porte de coffre.

REMARQUE:

Enlever le reste de ruban adhésif double face de la porte de coffre.

15. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE

Cliquer ici

16. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE ARRIERE

Cliquer ici

17. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE

Cliquer ici

18. DEPOSER L'OEILLET DE MOTEUR D'ESSUIE-GLACE ARRIERE

Cliquer ici

19. DEPOSER LA BUTEE INFERIEURE DE PORTE DE COFFRE

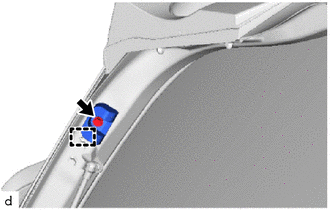

(a) Déposer le boulon.

(b) Libérer le guide pour déposer la butée inférieure de porte de coffre.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

20. DEPOSER L'ENSEMBLE DE SPOILER ARRIERE

Cliquer ici

21. DEPOSER LE GICLEUR DE LAVE-GLACE ARRIERE

Cliquer ici

22. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

Cliquer ici

23. DEPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

Cliquer ici

24. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

Cliquer ici

25. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (avec système de moniteur de rétrovision)

Cliquer ici

26. DEPOSER LE DISPOSITIF DE RETENUE DE GARNISSAGE DE PORTE DE COFFRE N° 2 (sans système de moniteur de rétrovision)

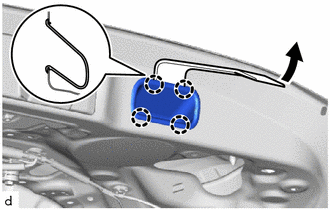

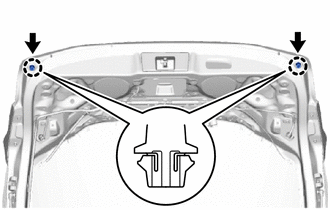

(a) Libérer les griffes pour déposer le dispositif de retenue de garnissage de porte de coffre n° 2.

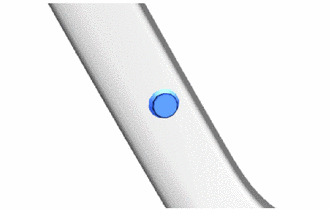

27. DEPOSER L'ASSISE DE PANNEAU DE PORTE DE COFFRE

(a) Libérer les griffes pour déposer les 2 coussinets de panneau de porte arrière.

28. DEPOSER LA PROTECTION DE PANNEAU DE PORTE DE COFFRE N° 2

(a) Dégager les agrafes.

Ruban adhésif double face

(b) Enlever le ruban adhésif double face et la protection de panneau de porte de coffre n° 2.

REMARQUE:

Enlever le reste de ruban adhésif double face de la porte de coffre.

29. DEPOSER LA PROTECTION DE PANNEAU DE PORTE DE COFFRE N° 1

CONSEIL:

Procéder de la même manière pour la protection de panneau de porte de coffre n° 2.

30. DEPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE

Cliquer ici

31. DEPOSER L'ENSEMBLE DE FEU ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

32. DEPOSER LA GARNITURE DE FEU ARRIERE

Cliquer ici

33. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 1 (avec repère de marque)

Cliquer ici

34. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 2

Cliquer ici

35. DEPOSER L'EMBLEME DE PORTE DE COFFRE N° 1

Cliquer ici
