Toyota CH-R Revue Technique: Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

2. REPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE

Cliquer ici

3. REPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE ARRIERE

Cliquer ici

4. REPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE ARRIERE

Cliquer ici

5. REPOSER LA MOULURE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

6. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

7. REPOSER LE COUSSINET DE PANNEAU DE PORTE ARRIERE

(a) Engager les griffes pour reposer les 2 coussinets de panneau de porte arrière.

8. REPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

9. REPOSER LE JOINT PARE-POUSSIERE DE PORTE ARRIERE

(a) Reposer les 3 joints pare-poussière de porte arrière.

10. REPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

Cliquer ici

11. REPOSER LE JOINT DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Poser 2 nouveaux joints de poignée extérieure de porte arrière, comme indiqué sur le schéma.

*a

Bord du panneau de porte arrière

*b

Ligne R

*c

2,0 mm

-

-

12. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Engager le guide pour brancher l'ensemble de câble de verrouillage centralisé des portes à distance de porte arrière n° 1.

(b) Engager les griffes pour reposer l'ensemble de poignée extérieure de porte arrière.

(c) Reposer les 3 boulons.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

(d) Brancher l'ensemble de câble de verrouillage centralisé des portes à distance n° 1 sur les attaches.

13. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Nettoyer la surface d'ensemble de poignée extérieure de porte arrière.

(b) Déposer la feuille de protection de la surface du cache de poignée extérieure de porte arrière.

(c) Engager les agrafes et le guide pour reposer le cache de poignée extérieure de porte arrière.

Ruban adhésif double face

(d) Appuyer sur la zone de ruban adhésif double face du cache de poignée extérieure de porte arrière.

14. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

Cliquer ici

15. REPOSER LE BOURRELET DE VITRE DE CUSTODE DE PORTE ARRIERE

(a) Reposer le bourrelet de vitre de custode de porte arrière sur la vitre de custode de porte arrière.

16. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

(a) Reposer la vitre de custode de porte arrière avec le bourrelet de vitre de custode de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

17. REPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

(a) Appliquer de la graisse MP sur les pièces coulissantes de l'ensemble de lève-vitre de porte arrière.

(b) Reposer temporairement le boulon provisoire sur l'ensemble de lève-vitre électrique de porte arrière.

*a

Boulon provisoire

(c) Reposer provisoirement l'ensemble de lève-vitre de porte arrière à l'aide des 3 boulons.

(d) Serrer le boulon provisoire et les 3 boulons pour reposer l'ensemble de lève-vitre de porte arrière.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

CONSEIL:

Serrer les boulons dans l'ordre indiqué sur le schéma.

(e) Brancher le connecteur.

18. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Reposer le coulisseau de vitre de porte arrière.

19. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

(a) Engager les guides pour reposer le garnissage d'encadrement de porte arrière.

20. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

(a) Introduire le sous-ensemble de vitre de porte arrière comme indiqué sur le schéma.

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte arrière.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(b) Reposer le sous-ensemble de vitre de porte arrière sur l'ensemble de lève-vitre de porte arrière comme indiqué sur le schéma.

Poser dans ce sens

21. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE

(a) Reposer le sous-ensemble d'encadrement inférieur arrière de vitre de porte arrière avec la vis et les 2 boulons.

Torque:

Boulon :

8,5 N·m {87 kgf·cm, 75 in·lbf}

(b) Brancher le coulisseau de vitre de porte arrière.

22. REPOSER LE BOURRELET DE PORTE ARRIERE

(a) Nettoyer le panneau de porte arrière.

(b) Déposer la feuille de protection d'un bourrelet de porte arrière neuf.

(c) Engager l'agrafe (A) et les autres agrafes pour reposer le bourrelet de porte arrière.

*a

Agrafe (A)

Ruban adhésif double face

(d) Appuyer sur la zone de ruban adhésif double face du bourrelet de porte arrière.

23. REPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

(a) Appliquer de la graisse MP sur les pièces de coulissement de l'ensemble de tirant de porte arrière.

(b) Nettoyer l'orifice de boulon dans la caisse du véhicule.

(c) Nettoyer les filets du boulon (A).

(d) Appliquer du produit adhésif sur les filets du boulon (A).

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(e) Reposer l'ensemble de tirant de porte arrière avec le boulon (A) et 2 boulons (B).

Torque:

Boulon (A) :

30 N·m {306 kgf·cm, 22 ft·lbf}

Boulon (B) :

5,5 N·m {56 kgf·cm, 49 in·lbf}

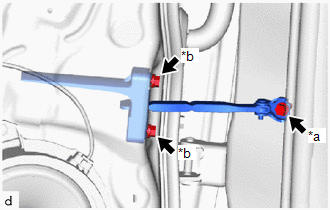

*a

Boulon (A)

*b

Boulon (B)

24. REPOSER LE COUSSINET DE PORTE ARRIERE (avec airbag latéral de siège arrière)

(a) Engager les crochets pour reposer le coussinet de porte arrière.

(b) Reposer les 2 vis.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

25. REPOSER LE COUSSINET DE MAINTIEN DE PORTE DE SEPARATION N° 2 (avec airbag latéral de siège arrière)

(a) Nettoyer le panneau de porte arrière.

(b) Déposer la feuille de protection d'un coussinet de maintien de porte de séparation n° 2 neuf.

(c) Engager les guides pour reposer le coussinet de maintien de porte de séparation n° 2.

Ruban adhésif double face

(d) Reposer les 2 boulons.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

(e) Appuyer sur la zone de ruban adhésif double face du coussinet de maintien de porte de séparation n° 2.

26. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

(a) Appliquer un ruban adhésif en butyle neuf sur le panneau de porte arrière.

*a

Point de référence

Ruban adhésif en butyle

(b) Faire passer l'ensemble de câble de verrouillage centralisé des portes arrière à distance et l'ensemble de câble de verrouillage intérieur de porte arrière via un cache d'orifice de visite de porte arrière neuf.

(c) Reposer le cache d'orifice de visite de porte avant selon les points de référence du panneau de porte avant.

REMARQUE:

Poser correctement le cache d'orifice de visite de porte arrière en évitant les plis et les bulles d'air.

27. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE PANNEAU INTERIEUR DE PORTE ARRIERE (avec airbag latéral de siège arrière)

(a) Reposer le sous-ensemble de renfort de panneau intérieur de porte arrière avec les 4 vis.

28. REPOSER LE SUPPORT D'HABILLAGE DE PORTE ARRIERE

(a) Reposer le support d'habillage de porte arrière avec les 2 vis.

29. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE N° 2

(a) Reposer le garnissage d'encadrement de porte arrière n° 2.

30. REPOSER LE BOUCHON D'ORIFICE

(a) Reposer les 2 bouchons d'orifice.

31. REPOSER LE JOINT DE CEINTURE DE PORTE ARRIERE

(a) Reposer le joint de ceinture de porte arrière sur le bourrelet intérieur de vitre de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

32. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

(a) Reposer le bourrelet intérieur de vitre de porte arrière avec le joint de ceinture de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

33. REPOSER LE JOINT ARRIERE DE CEINTURE DE PORTE ARRIERE

(a) Reposer la bague arrière de ceinture de porte arrière.

34. REPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) Engager les guides et la griffe pour reposer le sous-ensemble de poignée intérieure de porte avant.

35. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

(a) Engager les guides pour brancher l'ensemble de câble de verrouillage intérieur de porte arrière et l'ensemble de câble de verrouillage centralisé des portes à distance de porte arrière.

*1

Ensemble de câble de verrouillage intérieur de porte arrière

*2

Ensemble de câble de commande à distance de verrouillage de porte arrière

Poser dans ce sens

(b) Engager les griffes comme indiqué sur le schéma.

Poser dans ce sens

(c) Engager le guides et les agrafes pour poser le sous-ensemble de panneau d'habillage de porte arrière.

(d) Reposer les 2 vis.

(e) Reposer les 3 vis.

36. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

(a) Brancher le connecteur.

(b) Engager les guides, les agrafes et les griffes pour reposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau supérieur de base d'accoudoir de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

37. REPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) Engager les griffes pour reposer le clip de garniture de poignée intérieure de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

38. REPOSER LE SUPPORT D'ENCADREMENT ARRIERE DE PORTE ARRIERE

(a) Engager les griffes et l'agrafe pour reposer le support d'encadrement arrière de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

39. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

40. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

Cliquer ici

41. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici
