Toyota CH-R Revue Technique: Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LA CALANDRE

Cliquer ici

2. DEPOSER L'EXTENSION GAUCHE DE PARE-CHOCS AVANT

(a) Libérer les griffes et le guide pour déposer l'extension de pare-chocs avant gauche.

3. DEPOSER L'EXTENSION DROITE DE PARE-CHOCS AVANT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

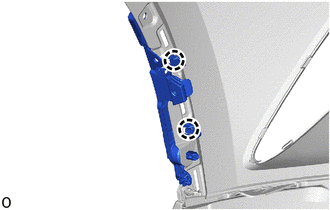

4. DEPOSER L'ENSEMBLE DE FEU ANTIBROUILLARD GAUCHE (avec feu antibrouillard)

(a) Déposer les 2 vis.

(b) Libérer le guide pour déposer l'ensemble de feu antibrouillard gauche.

5. DEPOSER L'ENSEMBLE DE FEU ANTIBROUILLARD DROIT (avec feu antibrouillard)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

6. DEPOSER LE COUVERCLE DE FEU ANTIBROUILLARD GAUCHE

(a) avec feux antibrouillards:

(1) Déposer les 3 vis et le cache de feu antibrouillard gauche.

(b) sans feux antibrouillards:

(1) Déposer les 3 vis et le cache de feu antibrouillard gauche.

7. DEPOSER LE COUVERCLE DROIT DE FEU ANTIBROUILLARD

CONSEIL:

Procéder de la même manière que pour le côté gauche.

8. DEPOSER LE SUPPORT DE FIXATION LATERAL DE PARE-CHOCS AVANT GAUCHE

(a) Déposer la vis.

(b) Déposer l'agrafe.

(c) Libérer les griffes pour déposer le support de fixation latéral de pare-chocs avant gauche.

9. DEPOSER LE SUPPORT DE FIXATION LATERAL DE PARE-CHOCS AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

10. DEPOSER LE DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT

(a) Libérer les griffes pour déposer le dispositif de retenue de doublure d'aile avant.

CONSEIL:

Procéder de la même manière pour le côté opposé.

11. DEPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT

(a) Libérer les griffes et le crochet pour déposer le cache d'orifice de pare-chocs avant.

12. DEPOSER LE SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT

(a) pour Etats-Unis et Canada:

(1) Déposer les 2 vis et le support de fixation d'extension de pare-chocs avant.

(b) sauf Etats-Unis et Canada:

(1) Déposer les 2 vis.

(2) Libérer les griffes pour déposer le support de fixation d'extension de pare-chocs avant.

13. DEPOSER LA CALANDRE INTERIEURE

(a) Libérer les griffes pour déposer la calandre intérieure.

14. DEPOSER LE BOUCLIER INFERIEUR DE PARE-CHOCS AVANT

(a) pour Etats-Unis et Canada:

(1) Déposer les 2 agrafes et les 6 dispositifs de retenue de moulure extérieure.

(2) Libérer les griffes et les guides pour déposer le cache inférieur de pare-chocs avant.

(3) Déposer les 8 oeillets.

(b) sauf Etats-Unis et Canada:

(1) Déposer les 2 agrafes et les 8 dispositifs de retenue de moulure extérieure.

(2) Libérer les griffes et les guides pour déposer le cache inférieur de pare-chocs avant.

(3) Déposer les 8 oeillets.

15. DEPOSER LA MOULURE DE CALANDRE N° 1 (sauf Etats-Unis et Canada)

(a) Libérer les griffes pour déposer la moulure de calandre n° 1.

CONSEIL:

Procéder de la même manière pour le côté opposé.

16. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT GAUCHE

(a) Déposer le boulon.

(b) Libérer la griffe pour déposer le dispositif de retenue latéral de pare-chocs avant gauche, comme indiqué sur le schéma.

Déposer dans ce sens

17. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

18. DEPOSER LE DISPOSITIF DE RETENUE DE CALANDRE N° 1

(a) Libérer les griffes pour déposer le dispositif de retenue de grille de radiateur n° 1, comme indiqué sur le schéma.

Déposer dans ce sens

19. DEPOSER LE JOINT DE SUPPORT DE RADIATEUR N° 1

(a) Libérer l'attache de faisceau de câbles.

(b) Déposer les 2 agrafes.

(c) Déposer le joint de support de radiateur n° 1, comme indiqué sur le schéma.

Déposer dans ce sens

20. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT

(a) pour Etats-Unis et Canada:

(1) Libérer les guides pour déposer l'absorbeur d'énergie de pare-chocs avant, comme indiqué sur le schéma.

Déposer dans ce sens

(b) sauf Etats-Unis et Canada:

(1) Libérer les guides pour déposer l'absorbeur d'énergie de pare-chocs avant, comme indiqué sur le schéma.

Déposer dans ce sens

21. DEPOSER LE RENFORT DE FIXATION D'ABSORBEUR D'ENERGIE AVANT (pour Etats-Unis et Canada)

(a) Libérer les griffes pour déposer le renfort de fixation d'absorbeur d'énergie avant.

22. DEPOSER L'AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT

(a) pour Etats-Unis et Canada:

Déposer dans ce sens

(1) Libérer les guides pour déposer l'absorbeur d'énergie de pare-chocs avant inférieur, comme indiqué sur le schéma.

(b) sauf Etats-Unis et Canada:

(1) Libérer les guides pour déposer l'absorbeur d'énergie de pare-chocs avant inférieur, comme indiqué sur le schéma.

Déposer dans ce sens

23. DEPOSER LE RENFORT DE PARE-CHOCS AVANT

(a) pour Etats-Unis et Canada:

(1) Libérer les attaches du faisceau de câbles.

(2) Déposer les 6 boulons.

(3) Libérer les guides pour déposer le renfort de pare-chocs avant.

(b) sauf Etats-Unis et Canada:

(1) Libérer les attaches du faisceau de câbles.

(2) Déposer les 6 boulons.

(3) Libérer les guides pour déposer le renfort de pare-chocs avant.

24. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE LONGERON AVANT GAUCHE

(a) pour Etats-Unis et Canada:

(1) Déposer les 5 boulons.

(2) Libérer les guides pour déposer le sous-ensemble de support de longeron avant gauche.

(b) sauf Etats-Unis et Canada:

(1) Libérer l'attache de faisceau de câbles.

(2) Déposer les 4 boulons.

(3) Libérer les guides pour déposer le sous-ensemble de support de longeron avant gauche.

25. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE LONGERON AVANT DROIT

(a) pour Etats-Unis et Canada:

(1) Déposer les 4 boulons.

(2) Libérer les guides pour déposer le sous-ensemble de support de longeron avant droit.

(b) sauf Etats-Unis et Canada:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

26. DEPOSER LE RENFORT DE PARE-CHOCS AVANT N° 2

(a) Déposer les 2 écrous et le renfort de pare-chocs avant n° 2.

27. DEPOSER LE SUPPORT DE PARE-CHOCS AVANT GAUCHE

(a) Déposer les 4 boulons et le support de pare-chocs avant gauche.

28. DEPOSER LE SUPPORT DE PARE-CHOCS AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

29. DEPOSER LE GUIDE D'AIR DE RADIATEUR GAUCHE N° 1

(a) Libérer la griffe et le guide pour déposer le guide d'air de radiateur n° 1 gauche, comme indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

30. DEPOSER LE GUIDE D'AIR DE RADIATEUR N° 1 DROIT

(a) Libérer la griffe et le guide pour déposer le guide d'air de radiateur n° 1 droit, comme indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)
