Toyota CH-R Revue Technique: Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Utiliser la même procédure pour le côté droit que pour le côté gauche.
  • La procédure décrite ci-dessous se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE DISPOSITIF DE RETENUE DE MOULURE EXTERIEURE

(a) Lors de l'utilisation d'un élément neuf de moulure extérieure de porte avant:

(1) Nettoyer la surface de la moulure extérieure de porte avant.

(b) En cas de réutilisation de la moulure extérieure de porte avant:

(1) Retirer le ruban adhésif double face de la moulure extérieure de porte avant.

(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(c) Poser un nouveau dispositif de retenue de moulure extérieure.

(1) Déposer le papier protecteur de la surface du dispositif de retenue de moulure extérieure.

CONSEIL:

Après avoir déposé le papier protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.

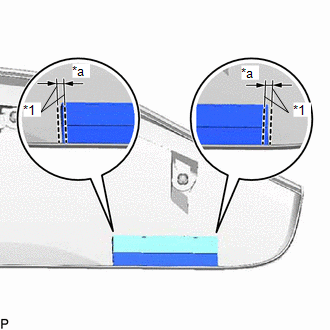

(2) Reposer le dispositif de retenue de moulure extérieure, comme indiqué sur le schéma.

*1

Ligne de repère

*a

4,0 mm (0,157 po)

2. REPOSER LE REMBOURRAGE DE MOULURE EXTERIEURE SUPERIEURE DE PORTE AVANT

(a) Lors de l'utilisation d'un élément neuf de moulure extérieure de porte avant:

(1) Nettoyer la surface de la moulure extérieure de porte avant.

(b) En cas de réutilisation de la moulure extérieure de porte avant:

(1) Retirer le ruban adhésif double face de la moulure extérieure de porte avant.

(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(c) Reposer un rembourrage de moulure extérieure supérieure de porte avant neuf.

(1) Retirer le papier protecteur de la surface du rembourrage de moulure extérieure supérieure de porte avant.

CONSEIL:

Après avoir déposé le papier protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.

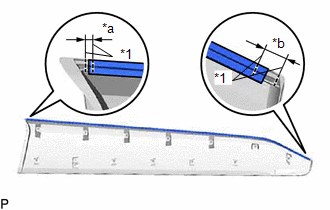

(2) Reposer le rembourrage de moulure extérieure supérieure de porte avant comme indiqué sur le schéma.

*1

Ligne de repère

*a

3,0 mm (0,118 po)

*b

23,0 mm (0,906 po)
