Toyota CH-R Revue Technique: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Utiliser la même procédure pour le côté droit que pour le côté gauche.
  • Les procédures décrites ci-dessous se rapportent au côté gauche.

PROCEDURE

1. DEPOSER LA MOULURE EXTERIEURE DE PORTE AVANT

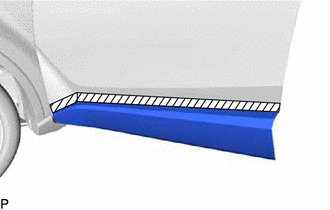

(a) Appliquer du ruban adhésif de protection autour de la moulure extérieure de porte avant.

Ruban adhésif de protection

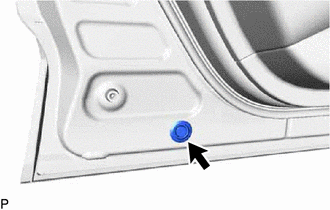

(b) Déposer le cache d'orifice.

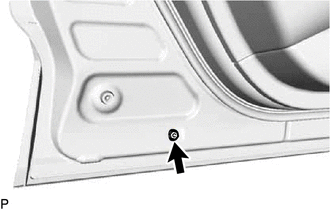

(c) Déposer l'écrou et le joint d'étanchéité.

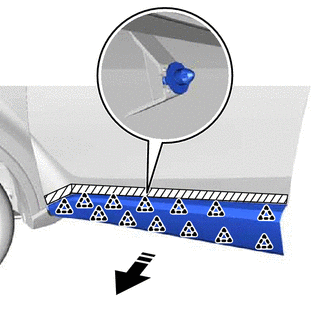

(d) Libérer les agrafes pour déposer la moulure extérieure de porte avant, comme indiqué sur le schéma.

Déposer dans ce sens
