DEMONTAGE

PROCEDURE

1. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE N° 2

(a) Déposer les 7 dispositifs de retenue de moulure extérieure n° 1 et n° 2 de garnissage extérieur de porte de coffre, comme indiqué sur le schéma.

Déposer dans ce sens

2. DEPOSER LA PROTECTION LATERALE GAUCHE DE GARNISSAGE DE PORTE DE COFFRE

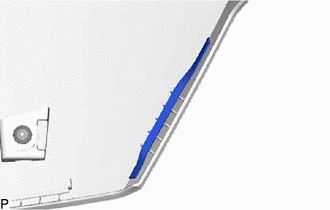

(a) Déposer la protection latérale de garnissage de porte de coffre gauche.

3. DEPOSER LA PROTECTION LATERALE DROITE DE GARNISSAGE DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

4. DEPOSER LA PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

(a) Déposer la protection de garnissage extérieur de porte de coffre.

5. DEPOSER LA PROTECTION SUPERIEURE DE MOULURE DE GARNISSAGE DE PORTE DE COFFRE

(a) Déposer la protection supérieure de moulure de garnissage de porte de coffre.

6. DEPOSER LA PROTECTION DE MOULURE DE GARNISSAGE DE PORTE DE COFFRE GAUCHE

(a) Pour le côté garnissage extérieur de porte de coffre:

(1) Déposer la protection de moulure de garnissage de porte de coffre gauche.

(b) Pour le garnissage extérieur de porte de coffre n° 2 du côté:

(1) Déposer la protection de moulure de garnissage de porte de coffre gauche.

7. DEPOSER LA PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE N° 1

CONSEIL:

Procéder de la même manière pour déposer chaque protection de garnissage extérieur de porte de coffre n° 1.

(a) Déposer la protection de garnissage extérieur de porte de coffre n° 1.

8. DEPOSER LE REMBOURRAGE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière pour déposer chaque rembourrage de garnissage extérieur de porte de coffre.

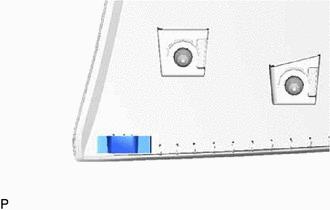

(a) Déposer le rembourrage de garnissage extérieur de porte de coffre.

9. DEPOSER LA PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE N° 2

CONSEIL:

Procéder de la même manière pour déposer chaque protection de garnissage extérieur de porte de coffre n° 2.

(a) Déposer la protection de garnissage extérieur de porte de coffre n° 2.

10. DEPOSER LA PROTECTION INFERIEURE DE MOULURE DE GARNISSAGE DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière pour déposer chaque protection supérieure de moulure de garnissage de porte de coffre.

(a) Déposer la protection inférieure de moulure de garnissage de porte de coffre.

11. DEPOSER LE JOINT DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière pour déposer chaque joint de garnissage extérieur de porte de coffre.

(a) Déposer le joint de garnissage extérieur de porte de coffre.

12. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 1

Cliquer ici

13. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 2

Cliquer ici

14. DEPOSER L'EMBLEME DE PORTE DE COFFRE N° 1

Cliquer ici
