PIECES CONSTITUTIVES
SCHEMA

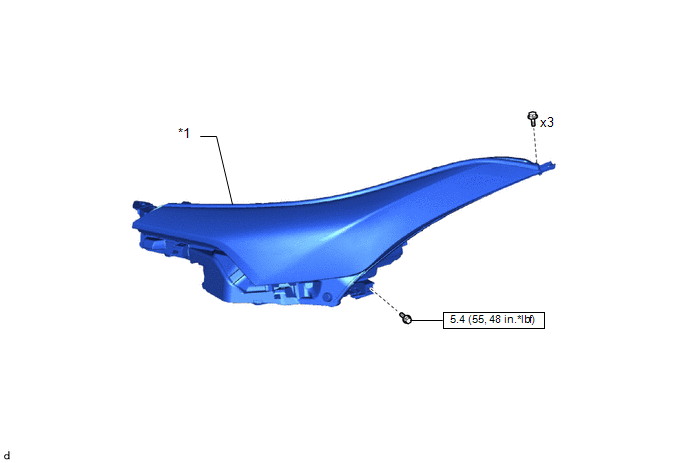

*1 |
ENSEMBLE DE PHARE |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |
SCHEMA

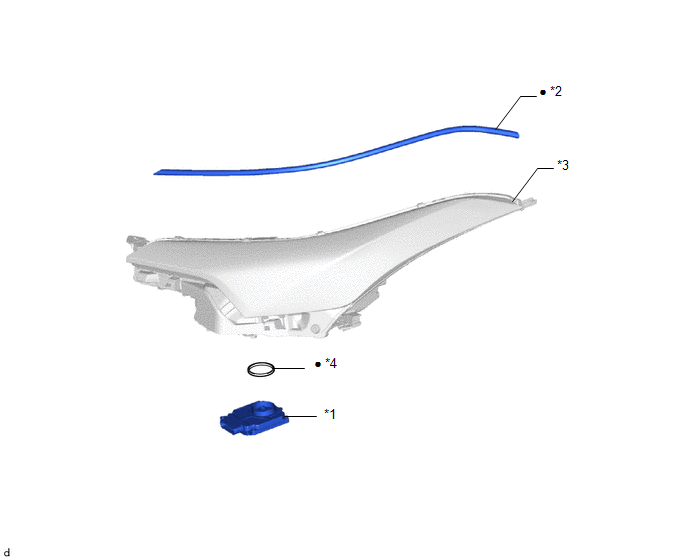

*1 |
SOUS-ENSEMBLE DE PHARE ECU |
*2 |
PROTECTION DE PHARE |
*3 |
ENSEMBLE DE BLOC DE PHARE |
*4 |
JOINT TORIQUE |
● |
Pièce non réutilisable |
- |
- |
SCHEMA

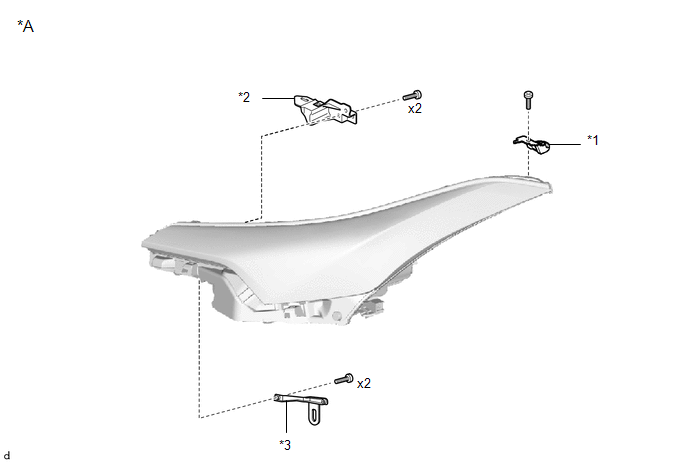

*A |
Support pour la réparation |
- |
- |
*1 |
DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE |
*2 |
DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE N° 2 |
*3 |
DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE N° 3 |
- |
- |
