Toyota CH-R Revue Technique: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LE COUVERCLE DE FEU COMBINE ARRIERE

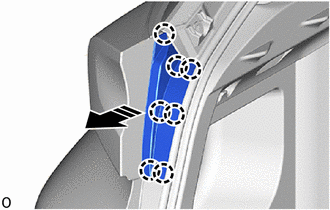

(a) Libérer les griffes pour déposer le cache de feu combiné arrière, comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |
2. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE
(a) Appliquer du ruban adhésif de protection autour de l'ensemble de feu combiné arrière comme indiqué sur le schéma.
.png) |
Ruban adhésif de protection |
(b) Déposer les 2 vis.
(c) Tirer sur l'ensemble de feu combiné arrière vers l'arrière du véhicule, comme indiqué sur le schéma, afin de libérer l'agrafe, le guide et la goupille pour séparer l'ensemble de feu combiné arrière.
REMARQUE:
Afin d'éviter que l'ensemble de feu combiné arrière ne tombe lors de la libération des goupilles et des guides, maintenir légèrement l'ensemble de feu combiné arrière.
|
|
Déposer dans ce sens |
|
(d) Débrancher le connecteur pour déposer l'ensemble de feu combiné arrière. |
|
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
ENSEMBLE DE FEU COMBINE ARRIERE
*2
COUVERCLE DE FEU COMBINE ARRIERE
...
Autres matériaux::
Toyota CH-R Revue Technique > Systeme De Degivrage De Pare-brise: Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*A
fabrication TMMT
*B
fabrication TMC
*1
BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- FUSIBLE DEICER
*2
ENSEMBLE DE COMMANDE DE CLIMATISATION
...
