PROCEDURE
1. |
CONDITION DE LA VERIFICATION |

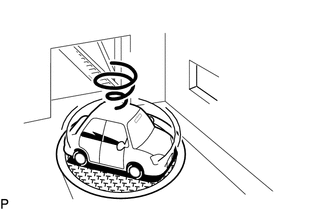

(a) Vérifier auprès du client si le véhicule a été placé sur une plaque tournante. OK: Le véhicule n'a pas été placé sur une plaque tournante. CONSEIL: Lorsque le véhicule passe sur une plaque tournante avec le contacteur du moteur en position ON (IG), le système risque d'enregistrer une vitesse angulaire. C'est ce qui peut provoquer la déviation du repère de position du véhicule. Dans ce cas, le curseur indiquant la position du véhicule revient à la normale lorsque le contacteur du moteur est mis en position OFF puis de nouveau en position ON (IG) lorsque le véhicule est totalement à l'arrêt. |
|
OK | ![]() |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | ![]() |
METTRE LE CONTACTEUR DU MOTEUR EN POSITION ON (IG) A L'ARRET COMPLET DU VEHICULE |
