Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 |
DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |
Repose
REPOSE
PROCEDURE
1. REPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

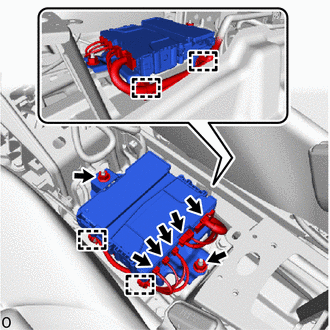

(a) Reposer le DCM (émetteur-récepteur télématique) avec les 2 boulons. Torque: 12 N·m {122 kgf·cm, 9 ft·lbf} |
|
(b) Engager les attaches.
(c) Brancher les 5 connecteurs.
2. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
3. PROCEDER A L'ENREGISTREMENT
CONSEIL:
En cas de remplacement de l'ensemble de l'DCM (émetteur-récepteur télématique) lors du déclenchement du DCM.
Cliquer ici
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du DCM (émetteur-récepteur télématique) sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce de remplacement ou procédure |
Procédure nécessaire |
Effet/qui ne fonctionne pas une fois effectué |
Lien |
---|---|---|---|
Remplacement de l'DCM (émetteur-récepteur télématique) |
Activation de l'DCM |
Système de branchement en sécurité |
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
2. DEPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
(a) Débrancher les 5 connecteurs. |
|
(b) Libérer les attaches.
(c) Déposer les 2 écrous et le DCM (émetteur-récepteur télématique).
