Toyota CH-R Revue Technique: Circuit du signal de données entre l'autoradio et l'adaptateur de prise stéréo

DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal de données sonores ou le signal de données d'images d'un appareil USB à l'ensemble de récepteur de radio et d'affichage via ce circuit.

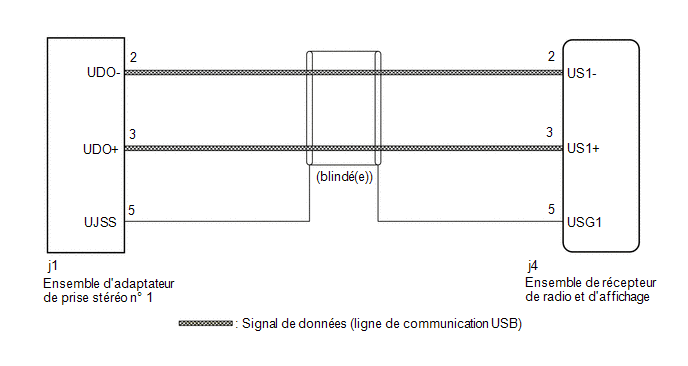

SCHEMA DE CABLAGE

PROCEDURE

(a) Débrancher le connecteur d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée j4-2 (US1-) - j1-2 (UDO-) En permanence En dessous de 1 Ω j4-3 (US1+) - j1-3 (UDO+) En permanence En dessous de 1 Ω j4-5 (USG1) - j1-5 (UJSS) En permanence En dessous de 1 Ω j4-2 (US1-) - Masse de carrosserie En permanence 10 kΩ minimum j4-3 (US1+) - Masse de carrosserie En permanence 10 kΩ minimum j4-5 (USG1) - Masse de carrosserie En permanence 10 kΩ minimum

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de récepteur de radio et d'affichage) *b Vue avant du connecteur côté faisceau de câbles (vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
