Toyota CH-R Revue Technique: Reconnaissance du système audio USB/Erreur de lecture

Toyota CH-R Revue Technique / Audio / Video / Systeme Audio Et Video (pour Type à Radio Et Affichage) / Reconnaissance du système audio USB/Erreur de lecture

DESCRIPTION

Lorsqu'un appareil USB ou "iPod" est branché sur la prise USB de l'ensemble d'adaptateur de prise stéréo n° 1, il doit contenir des fichiers pouvant être lus. L'appareil doit également communiquer avec l'ensemble de récepteur de radio et d'affichage et être reconnu par celui-ci. Cette procédure de diagnostic est exécutée lorsqu'un appareil n'est pas reconnu ou lorsque les fichiers de l'appareil ne peuvent pas être lus normalement.

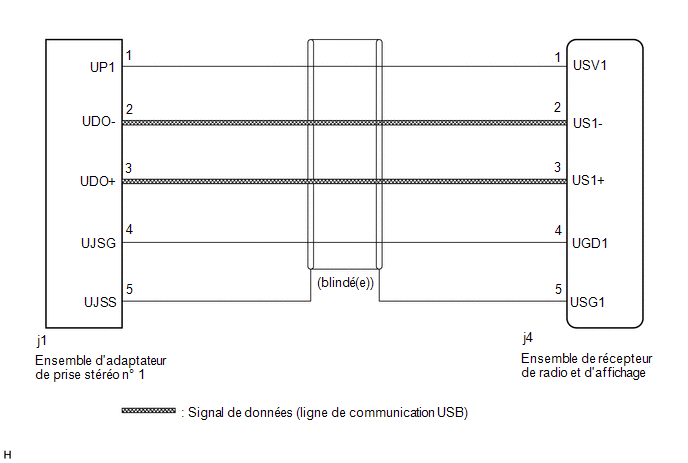

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.

    Cliquer ici

  • En cas de remplacement de l'ensemble de récepteur de radio et d'affichage, toujours le remplacer par un élément neuf. Si un ensemble de récepteur de radio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
    • Un DTC de dysfonctionnement de communication peut être enregistré.
    • L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.

CONSEIL:

  • Si un appareil USB contient une grande quantité de données, la lecture peut être longue à démarrer.
  • En cas d'utilisation d'un appareil USB, les fichiers protégés contre les copies ou cryptés pour des raisons de droits d'auteur ne peuvent pas être lus.
  • Lorsque des fichiers ne sont pas lus dans l'ordre défini, suivre la procédure suivante avant de procéder à la vérification.
    1. Ajouter des numéros devant le nom des fichiers.
    2. Placer les fichiers dans un dossier et copier les données du dossier sur l'appareil USB.

PROCEDURE

1.

VERIFIER L'APPAREIL USB OU "iPod"

(a) Débrancher l'appareil USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo n° 1.

(b) Vérifier si des fichiers pouvant être lus sont présents sur l'appareil USB ou "iPod".

CONSEIL:

Se reporter à la section Description du système pour les fichiers pouvant être lus.

Cliquer ici

(c) Vérifier si le format de l'appareil USB est compatible ou si la version de l'"iPod" est compatible.

CONSEIL:

Se reporter à la section Description du système pour les formats et versions compatibles.

Cliquer ici

Résultat:

Résultat

Passer au point

Aucun fichier pouvant être lu n'existe ou le format ou la version de l'appareil n'est pas compatible.

A

Des fichiers pouvant être lus existent et le format ou la version de l'appareil est compatible.

B

A

FIN (LE FORMAT DE L'APPAREIL USB ETAIT INCOMPATIBLE, LA VERSION DE L'"iPod" EST INCOMPATIBLE OU AUCUN FICHIER POUVANT ETRE LU N'EXISTE)

B

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

j1-1 (UP1) - j4-1 (USV1)

En permanence

En dessous de 1 Ω

j1-2 (UDO-) - j4-2 (US1-)

En permanence

En dessous de 1 Ω

j1-3 (UDO+) - j4-3 (US1+)

En permanence

En dessous de 1 Ω

j1-4 (UJSG) - j4-4 (UGD1)

En permanence

En dessous de 1 Ω

j1-5 (UJSS) - j4-5 (USG1)

En permanence

En dessous de 1 Ω

j1-1 (UP1) - Masse de carrosserie

En permanence

10 kΩ minimum

j1-2 (UDO-) - Masse de carrosserie

En permanence

10 kΩ minimum

j1-3 (UDO+) - Masse de carrosserie

En permanence

10 kΩ minimum

j1-4 (UJSG) - Masse de carrosserie

En permanence

10 kΩ minimum

j1-5 (UJSS) - Masse de carrosserie

En permanence

10 kΩ minimum

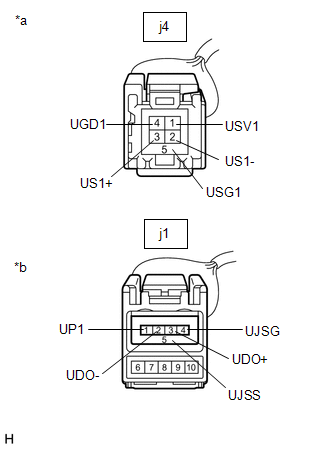

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE (ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Rebrancher le connecteur j4 d'ensemble de récepteur de radio et d'affichage.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

j1-1 (UP1) - j1-4 (UJSG)

Contacteur d'allumage en position ACC

5 V

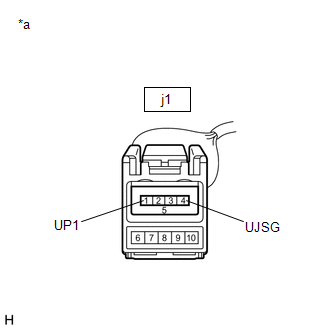

*a

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

OK

4.

FORMATER L'APPAREIL USB OU RESTAURER L'"iPod" ET VERIFIER A NOUVEAU

(a) Supprimer tous les fichiers de l'appareil USB ou "iPod" et le formater/restaurer.

(b) Enregistrer à nouveau les données et vérifier si elles peuvent être lues sur l'appareil à bord du véhicule.

REMARQUE:

Le formatage d'un appareil USB ou la restauration d'un "iPod" efface toute la musique présente sur l'appareil. S'assurer qu'une sauvegarde des données de la musique est disponible avant d'effectuer cette opération.

OK:

Le dysfonctionnement disparaît.

OK

FIN (USB OU "iPod" DEFECTUEUX)

INCORRECT

5.

REMPLACER L'APPAREIL USB OU "iPod"

(a) Mettre le contacteur d'allumage en position OFF.

CONSEIL:

Lorsque ce dysfonctionnement se produit, il est nécessaire de mettre le contacteur d'allumage en position OFF afin que le véhicule puisse reconnaître un nouvel appareil lorsque celui-ci est branché.

(b) Mettre le contacteur d'allumage en position ACC.

(c) Brancher un appareil USB ou "iPod" en bon état sur l'ensemble d'adaptateur de prise stéréo n° 1.

CONSEIL:

  • Si le dysfonctionnement est apparu alors qu'un appareil USB était utilisé, utiliser un autre appareil USB pour procéder à la vérification. Si le dysfonctionnement est apparu alors qu'un "iPod" était utilisé, utiliser un autre "iPod" pour procéder à la vérification.
  • Se reporter à la section Description du système pour les formats et versions compatibles.

    Cliquer ici

SUIVANT

6.

VERIFIER L'APPAREIL USB OU "iPod"

(a) Vérifier si l'appareil USB ou l'"iPod" est reconnu par l'ensemble de récepteur de radio et d'affichage et si des informations telles que le nom des pistes, de l'artiste et de l'album sont affichées sur l'écran.

OK:

L'appareil USB ou "iPod" est correctement reconnu et les informations sont affichées sur l'écran.

OK

L'APPAREIL USB OU "iPod" ETAIT INCOMPATIBLE OU DEFECTUEUX

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
