Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

1. REPOSER LE CONDENSATEUR DE REGLAGE DE RADIO

(a) Engager la griffe pour poser un cache de borne neuf sur le faisceau de câbles. REMARQUE: Veiller à maintenir le côté du sertissage de la borne lors de la repose du faisceau de câbles sur le couvercle de borne. Veiller à ne pas plier le câble exposé lors de la pose du faisceau de câbles sur le cache de borne. Ne pas exercer de force excessive lors de l'introduction du faisceau de câbles dans le cache de borne. Si le cache de borne a été déformé lors de la repose, remplacer la borne et le cache de borne par des éléments neufs.

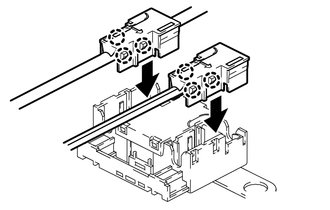

(b) Engager les 6 griffes pour reposer les 2 nouveaux couvercles de borne neuf avec le faisceau de câbles sur un condensateur de réglage de radio. REMARQUE: Ne pas exercer de force excessive lors de l'introduction du cache de borne dans le condenseur. Si le cache de borne a été déformé lors de la repose, remplacer la borne, les caches de borne et le condenseur de réglage de radio par des éléments neufs.

(c) Introduire le cache comme indiqué sur le schéma et engager la griffe.

(d) Engager l'attache pour reposer provisoirement le condensateur de réglage de radio avec le faisceau de câbles.

*A pour type A *B pour type B *C pour type C

(e) Reposer le condensateur de réglage de la radio avec le boulon.

Torque:

pour type A :

10,5 N·m {107 kgf·cm, 8 ft·lbf}

pour type B :

10 N·m {102 kgf·cm, 7 ft·lbf}

pour type C :

10 N·m {102 kgf·cm, 7 ft·lbf}

2. REPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE GAUCHE

Cliquer ici

3. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

Cliquer ici

4. REPOSER LE CACHE D'HABILLAGE DE COFFRE ARRIERE

Cliquer ici

5. REPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE GAUCHE (sans airbag latéral de siège arrière)

Cliquer ici

6. REPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE GAUCHE (avec airbag latéral de siège arrière)

Cliquer ici

7. REPOSER LE CACHE DE MONTANT ARRIERE GAUCHE (avec airbag latéral de siège arrière)

Cliquer ici

8. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE

Cliquer ici

9. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

10. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE (sans airbag latéral de siège arrière)

Cliquer ici

11. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE (avec airbag latéral de siège arrière)

Cliquer ici

12. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

13. REPOSER LE CAISSON DE PLANCHER DE COFFRE GAUCHE

Cliquer ici

14. REPOSER LE CAISSON DROIT DE PLANCHER DE COFFRE

Cliquer ici

15. REPOSER L'ASSISE DE ROUE DE SECOURS

Cliquer ici

16. REPOSER L'ENSEMBLE DE PLAQUE DE COFFRE

Cliquer ici

17. REPOSER L'ENSEMBLE DE COUVRE-CAISSE (avec couvre-caisse)

Cliquer ici

18. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE (avec habillage de plage arrière)

Cliquer ici
