Toyota CH-R Revue Technique: Pieces Constitutives
PIECES CONSTITUTIVES

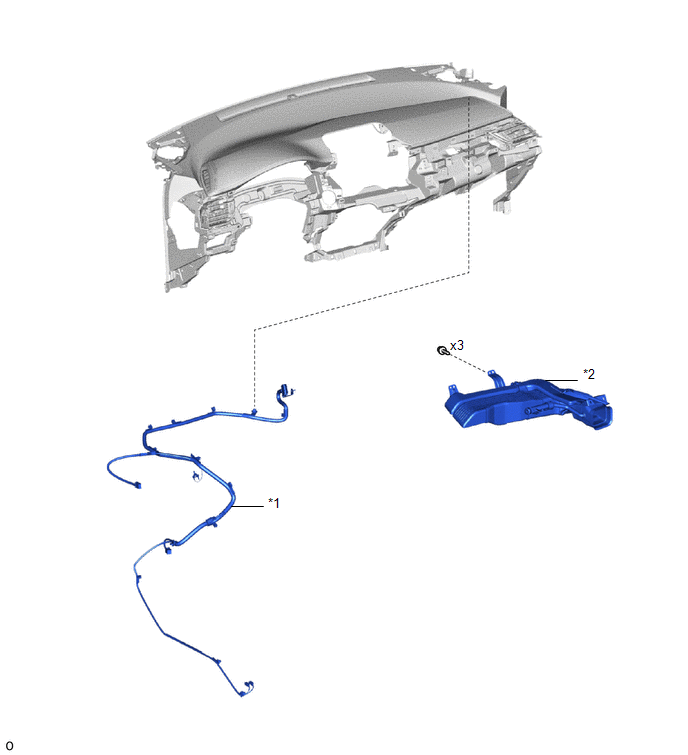

SCHEMA
|
*1 |
SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*2 |
SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3 |

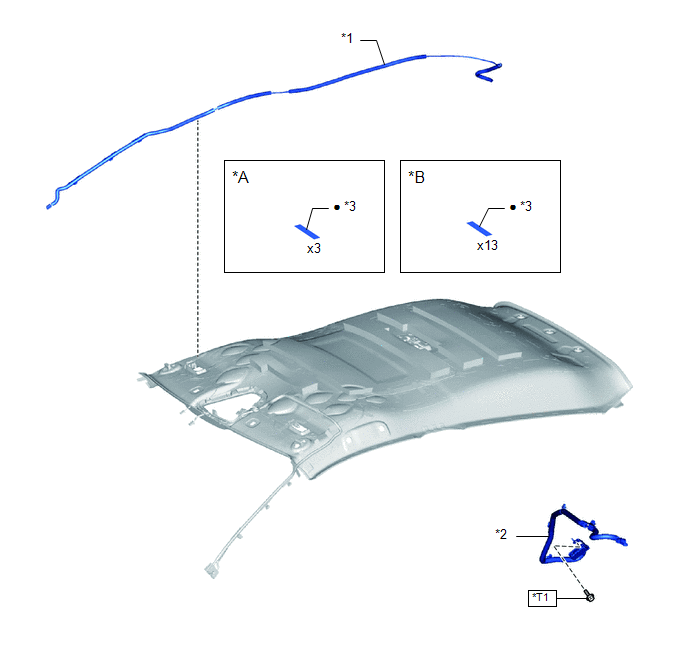

SCHEMA
|
*A |
Type A |
*B |
Type B |
|
*1 |
SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*2 |
SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
|
*3 |
RUBAN ADHESIF |
- |
- |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
|
*T1 |
pour type A: 10,5 N*m (107 kgf*cm, 8 lbf*pi) pour type B: 10 N*m (102 kgf*cm, 7 lbf*pi) pour type C: 10 N*m (102 kgf*cm, 7 lbf*pi) |
- |
- |
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3
(a) sans contacteur (SOS) manuel
(1) Engager l'attache et le guide pour reposer provisoirement le sous-ense ...
