Toyota CH-R Revue Technique: Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

SABOT DE PROTECTION DU MOTEUR N° 1

*2

SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*1

COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

*2

SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR

*3

ENTREE D'EPURATEUR D'AIR N° 1

*4

CACHE-SOUPAPES N° 2

*5

CACHE DE RADIATEUR

*6

SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

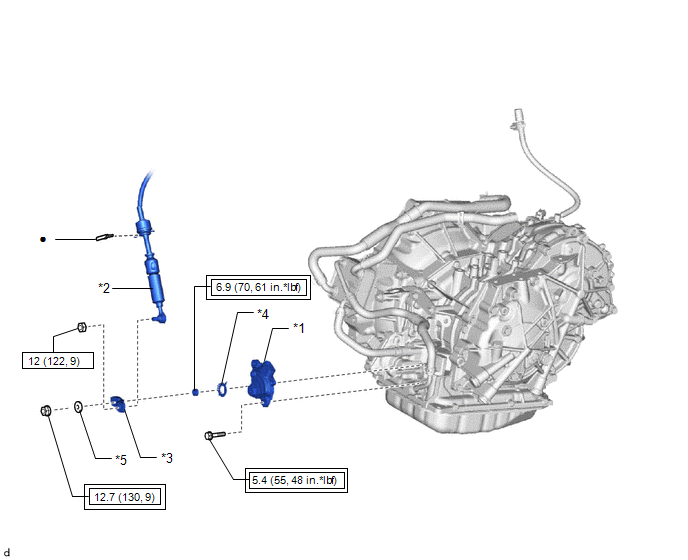

SCHEMA

*1

CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

*2

ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

*3

LEVIER D'AXE DE COMMANDE

*4

PLAQUE DE VERROUILLAGE

*5

RONDELLE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

-

-

    Mesures De Precaution
    MESURES DE PRECAUTION EXPRESSIONS RELATIVES AU CONTACTEUR D'ALLUMAGE (a) Le type de contacteur d'allumage utilisé varie en fonction des caractéristiques du véhicule. Les expressions rep ...

    Verification Sur Vehicule
    VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER LE FONCTIONNEMENT DU CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (a) Serrer le frein de stationnement. (b) Mettre le contacteur d'allum ...
