REPOSE

PROCEDURE

1. REPOSER LE CAPTEUR DE PRESSION D'HUILE

(a) Appliquer du liquide CVT FE d'origine Toyota sur le joint torique du capteur de pression d'huile.

REMARQUE:

En cas de réutilisation du capteur de pression d'huile, s'assurer que le joint torique n'est pas endommagé.

(b) A l'aide du SST, reposer le capteur de pression d'huile sur l'ensemble de boîte-pont à variation continue.

SST: 09326-22011

Torque:

Couple de serrage prescrit :

20,6 N·m {210 kgf·cm, 15 ft·lbf}

CONSEIL:

  • Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

    Cliquer ici

  • Lors de l'utilisation du SST (longueur de bras de levier de 50 mm (1,9685 po)) + clé dynamométrique (longueur de bras de levier de 180 mm (7,0866 po)): 16,1 N*m (164 kgf*cm, 12 lbf*pi)

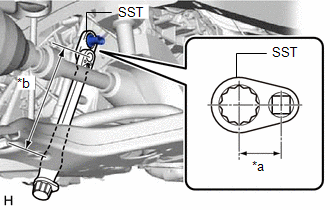

*a

Longueur de bras de levier de SST

*b

Longueur de bras de levier de clé dynamométrique

(c) Rebrancher le connecteur du capteur de pression d'huile.

2. REPOSER LE SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE

Cliquer ici

3. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. REPOSER LA ROUE AVANT GAUCHE

Cliquer ici

5. REINITIALISER LA MEMOIRE

Cliquer ici
