Toyota CH-R Revue Technique: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du bloc de soufflante sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédure nécessaire |
Effet/qui ne fonctionne pas une fois effectué |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive |
|||
|
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
|
|
Sous-ensemble de servo de volet de soufflante n° 1 |
Initialiser le servomoteur (système de climatisation) |
Les DTC sont enregistrés |
|
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Veiller à effectuer une initialisation après le remplacement du Sous-ensemble de servo de voletde soufflante n° 1. Si l'initialisation n'est pas effectuée, l'ensemble de bloc de climatisation ne pourra pas fonctionner correctement, étant donné que l'ensemble d'amplificateur de climatisation ne sera pas en mesure de reconnaître la position du Sous-ensemble de servo de voletde soufflante n° 1.
2. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici .gif)
3. DEPOSER LA CONDUITE D'AIR N° 2
Cliquer ici

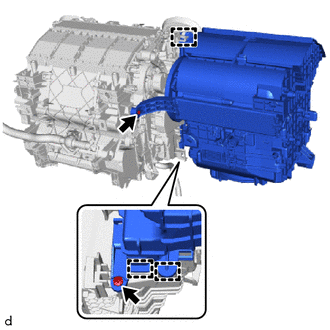

4. DEPOSER L'ENSEMBLE DE SOUFFLANTE
|
(a) Débrancher le connecteur. |
|
(b) Libérer les guides.
|
(c) Déposer les 2 vis. |
|
(d) Libérer les guides pour déposer l'ensemble de soufflante de l'ensemble de radiateur de climatisation.
Demontage
DEMONTAGE
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Veiller à effectuer une initialisation après le remplacement du Sous-ensemble
de servo de voletde soufflante n° 1. Si l'initialisati ...
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SOUFFLANTE
(a) Engager les guides pour reposer l'ensemble de radiateur de climatisation.
...
