Toyota CH-R Revue Technique: Coupure de circuit dans l'indicateur de rétroviseur extérieur (maître) (C1AB4)

Toyota CH-R Revue Technique / Aide Au Stationnement / Systeme De Moniteur / Systeme De Controle D'angle Mort / Coupure de circuit dans l'indicateur de rétroviseur extérieur (maître) (C1AB4)

DESCRIPTION

Ce DTC est enregistré lorsque le capteur de moniteur d'angle mort gauche (maître) détecte la présence d'une coupure de circuit dans l'indicateur de rétroviseur extérieur gauche.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1AB4

Coupure de circuit dans l'indicateur de rétroviseur extérieur (maître)

Les deux conditions suivantes se vérifient:
  • Le système de contrôle d'angle mort est en position ON
  • Le courant qui passe vers l'indicateur est inférieur à une valeur spécifiée lorsque la tension de fonctionnement de l'indicateur est transmise à l'indicateur
  • Rétroviseur extérieur gauche
  • Ensemble de rétroviseur extérieur gauche
  • Faisceau de câbles ou connecteur
  • Capteur de moniteur d'angle mort gauche (principal)

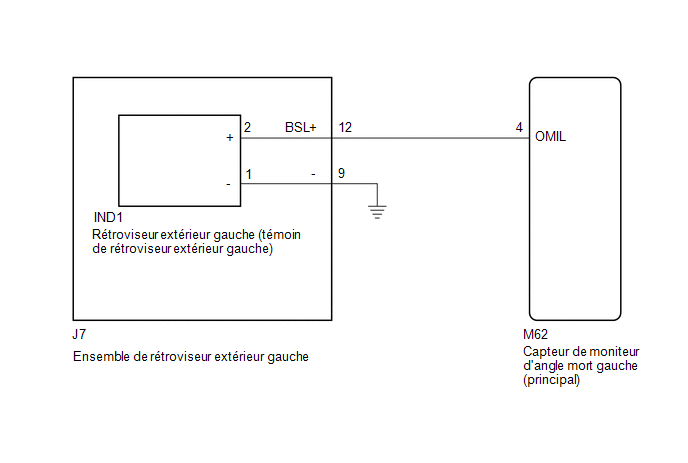

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lors de la vérification des DTC, veiller à ce que le système de contrôle d'angle mort soit en position ON.

PROCEDURE

1.

VERIFIER DTC

(a) Mettre le contacteur d'allumage en position OFF.

(b) Mettre le contacteur d'allumage en position ON.

(c) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE - CAPTEUR DE CONTROLE D'ANGLE MORT GAUCHE (PRINCIPAL) ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur M62 du capteur gauche d'angle mort (principal).

(b) Débrancher le connecteur J7 de l'ensemble de rétroviseur extérieur gauche.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M62-4 (OMIL) - J7-12 (BSL+)

En permanence

En dessous de 1 Ω

J7-9 (-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

(a) Débrancher le connecteur IND1 de rétroviseur extérieur gauche.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

J7-12 (BSL+) - IND1-2 (+)

En permanence

En dessous de 1 Ω

J7-9 (-) - IND1-1 (-)

En permanence

En dessous de 1 Ω

INCORRECT

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

OK

4.

VERIFIER LE RETROVISEUR EXTERIEUR GAUCHE

(a) Déposer l'ensemble de rétroviseur extérieur gauche.

Cliquer ici

(b) Vérifier le témoin du rétroviseur extérieur gauche sur le rétroviseur extérieur gauche.

Cliquer ici

OK

REMPLACER LE CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (PRINCIPAL)

INCORRECT

REMPLACER LE RETROVISEUR EXTERIEUR GAUCHE
