DESCRIPTION
Ce DTC est enregistré lorsque le capteur de moniteur d'angle mort droit (esclave) détecte la présence d'une coupure de circuit dans l'indicateur de rétroviseur extérieur droit.
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
C1AB5 |
Coupure de circuit dans l'indicateur de rétroviseur extérieur (auxiliaire) |
Les deux conditions suivantes se vérifient:
|
|

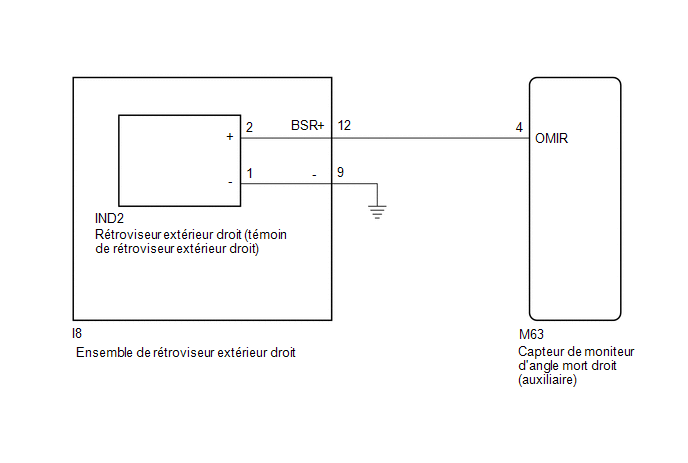

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lors de la vérification des DTC, veiller à ce que le système de contrôle d'angle mort soit en position ON.
PROCEDURE
1. |
VERIFIER DTC |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Mettre le contacteur d'allumage en position ON.
(c) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.
Body Electrical > Blind Spot Monitor Slave > Trouble CodesOK:
Aucun DTC n'est émis.
OK | ![]() |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT - CAPTEUR DE CONTROLE D'ANGLE MORT DROIT (ESCLAVE) ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur M63 du capteur droit d'angle mort (auxiliaire).
(b) Débrancher le connecteur I8 d'ensemble de rétroviseur extérieur droit.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M63-4 (OMIR) - I8-12 (BSR+) |
En permanence |
En dessous de 1 Ω |
I8-9 (-) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
INCORRECT | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER L'ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
(a) Débrancher le connecteur IND2 de rétroviseur extérieur droit.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
I8-12 (BSR+) - IND2-2 (+) |
En permanence |
En dessous de 1 Ω |
I8-9 (-) - IND2-1 (-) |
En permanence |
En dessous de 1 Ω |
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
|
4. |
VERIFIER LE RETROVISEUR EXTERIEUR DROIT |
(a) Déposer le rétroviseur extérieur droit.
Cliquer ici
(b) Vérifier le témoin droit du rétroviseur extérieur sur le rétroviseur extérieur droit.
Cliquer ici
OK | ![]() |
REMPLACER LE CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (AUXILIAIRE) |
INCORRECT | ![]() |
REMPLACER LE RETROVISEUR EXTERIEUR DROIT |
