DESCRIPTION

Objet de la détection

Symptôme

Organe incriminé

Mode d'arrêt de communication de l'ECU de combiné d'instruments

Une ou plusieurs des conditions suivantes sont remplies:

  • L'arrêt de la communication pour "Combination Meter" s'affiche sur l'écran "Communication Bus Check" du Techstream.

    Cliquer ici

  • L'historique des arrêts de communication pour "Combination Meter" s'affiche sur l'écran "Communication Bus Check (Detail)" du Techstream. (La valeur de la durée de communication perdue de "Combination Meter" est 6 ou plus).

    Cliquer ici

  • Les DTC du système de communication (DTC commençant par U), correspondant au "mode d'arrêt de communication de l'ECU de combiné d'instruments" dans le "tableau de combinaison des DTC", sont émis.

    Cliquer ici

  • Ligne principale ou connecteur de l'ensemble de combiné d'instruments
  • Circuit d'alimentation électrique de l'ensemble de combiné d'instruments
  • Circuit de masse de l'ensemble de combiné d'instruments
  • Ensemble de combiné d'instruments

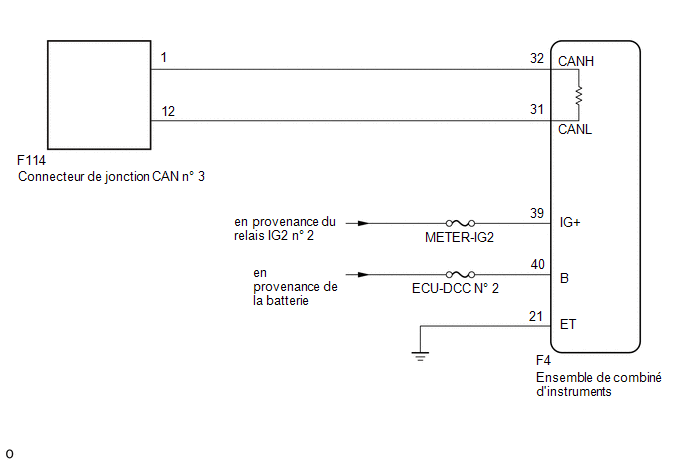

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Parce que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.

    Cliquer ici

  • Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
  • Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

    Cliquer ici

  • Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.

    Procédure de vérification des DTC: Mettre le contacteur principal LDA en position ON, puis conduire le véhicule à une vitesse de 1 km/h (1 mi/h) minimum pendant environ 52 secondes minimum.

  • Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.

    Cliquer ici

  • Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
  • En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.

CONSEIL:

  • Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
  • Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.

PROCEDURE

1.

RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES DE BUS CAN (LIGNE PRINCIPALE DE L'ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de l'ensemble du combiné d'instruments.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F4-32 (CANH) - F4-31 (CANL)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

*a

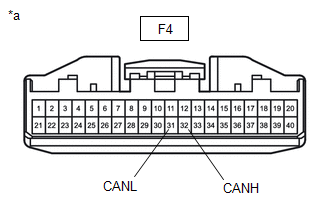

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de combiné d'instruments)

INCORRECT

REPARER OU REMPLACER LES LIGNES PRINCIPALES DE BUS CAN OU LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS)

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F4-21 (ET) - Masse de carrosserie

Câble débranché de la borne négative (-) de la batterie

En dessous de 1 Ω

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de combiné d'instruments)

(b) Rebrancher le câble sur la borne négative (-) de la batterie.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

F4-40 (B) - Masse de carrosserie

En permanence

11 à 14 V

F4-39 (IG+) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)
