Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 |
ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
*2 |
BOITIER D'INTEGRATION D'ECU DROIT |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PROCEDURE
1. REPOSER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)
(a) Engager les griffes pour reposer l'ECU du portail d'accès central (ECU du portail d'accès au réseau).
REMARQUE:
Veiller à ce que l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est correctement posée.
2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
(a) Reposer le boîtier d'intégration droit d'ECU à l'aide des 2 écrous et du boulon.
(b) Placer l'attache du faisceau de câbles. |
|
(c) Brancher les 4 connecteurs.
3. REPOSER LE PANNEAU DE FINITION INFERIEUR N° 2 DE TABLEAU DE BORD
Cliquer ici
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE PANNEAU DE FINITION INFERIEUR DU TABLEAU DE BORD N° 2
Cliquer ici
2. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
(a) Débrancher les 4 connecteurs. |
|
(b) A l'aide d'un extracteur d'agrafes, libérer l'attache de faisceau de câbles.

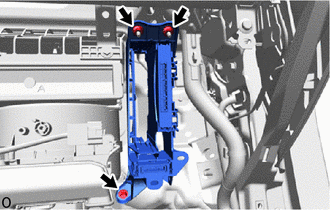

(c) Déposer le boulon, les 2 écrous et le boîtier d'intégration d'ECU droit. |
|
3. DEPOSER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)
(a) Libérer les griffes pour déposer l'ECU du portail d'accès central (ECU du portail d'accès au réseau).
REMARQUE:
