DESCRIPTION
Le circuit du capteur de collision latérale gauche (bus 1) se compose de l'ensemble de capteur d'airbag, du capteur d'airbag latéral de porte gauche, du capteur d'airbag latéral gauche n° 1 et du capteur d'airbag latéral gauche n° 2.
Le capteur d'airbag latéral de porte gauche, le capteur d'airbag latéral gauche n° 1 et le capteur d'airbag latéral gauche n° 2 détectent les impacts sur le véhicule et envoient des signaux à l'ensemble de capteur d'airbag pour déterminer si les airbags et les prétensionneurs doivent être déployés.
Le DTC B1625/22 est enregistré lorsqu'un dysfonctionnement est détecté dans le capteur d'airbag latéral gauche n° 1.
|
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
Mode de test/Mode de vérification |
|---|---|---|---|---|
|
B1625/22 |
Dysfonctionnement du circuit du capteur d'airbag latéral gauche |
L'une des conditions suivantes est remplie
|
|
Ne s'applique pas au mode test/mode de vérification |
|
Conditions de fonctionnement du véhicule |
|||
|---|---|---|---|
|
Séquence 1 |
Séquence 2 |
||
|
Condition de diagnostic |
Contacteur d'allumage en position ON |
â—‹ |
â—‹ |
|
Etat du dysfonctionnement |
Dysfonctionnement du capteur d'airbag latéral gauche n° 1 |
â—‹ |
- |
|
Dysfonctionnement de l'ensemble de capteur d'airbag |
- |
â—‹ |
|
|
Durée de détection |
- |
- |
|
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
|
CONSEIL:
Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.
SCHEMA DE CABLAGE
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
PROCEDURE
|
1. |
VERIFIER LE CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
|
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

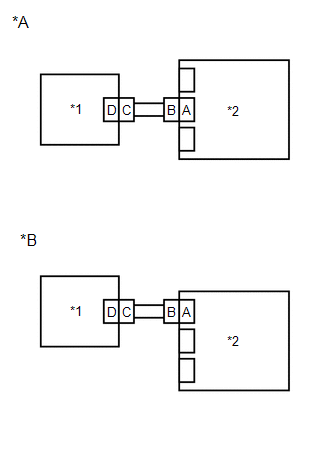

(c) Intervertir les capteurs d'airbag latéral gauche et droit n° 1 et brancher les connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Supprimer les DTC enregistrés dans la mémoire.
Cliquer ici
(f) Mettre le contacteur d'allumage en position OFF.
(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(h) Vérifier les DTC.
Cliquer ici
CONSEIL:
D'autres codes que les DTC B1620/21 et B1625/22 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC B1625/22 est émis. |
A |
|
Le DTC B1620/21 est émis. |
B |
|
Les DTC B1620/21 et B1625/22 ne sont pas émis. |
C |
(i) Mettre le contacteur d'allumage en position OFF.
(j) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(k) Retourner les capteurs d'airbag latéral gauche et droit n° 1 à leur position originale et brancher les connecteurs.
| A | |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
| B | |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 1 LH |
| C | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
|
